Digitale Ein und Ausgänge:

Folgende Beispielbeschaltung des Netzwechselrichters ist notwendig, damit der Baustein benutzt werden kann:
Der Baustein kontrolliert das Hauptschütz und die Impulsfreigabe, in dem er Zugriff per externer Verdrahtung auf den NWR bekommt.
Die PLC DI1.1, DO1.1 und DO1.2 sind beispielhaft dargestellt. Dieser E-Bus Koppler muss per ProMaster konfiguriert wreden, die Hardware Signale verdrahtet werden, und die PLC Variablen des Kopplers mit dem Baustein verknüpft werden.

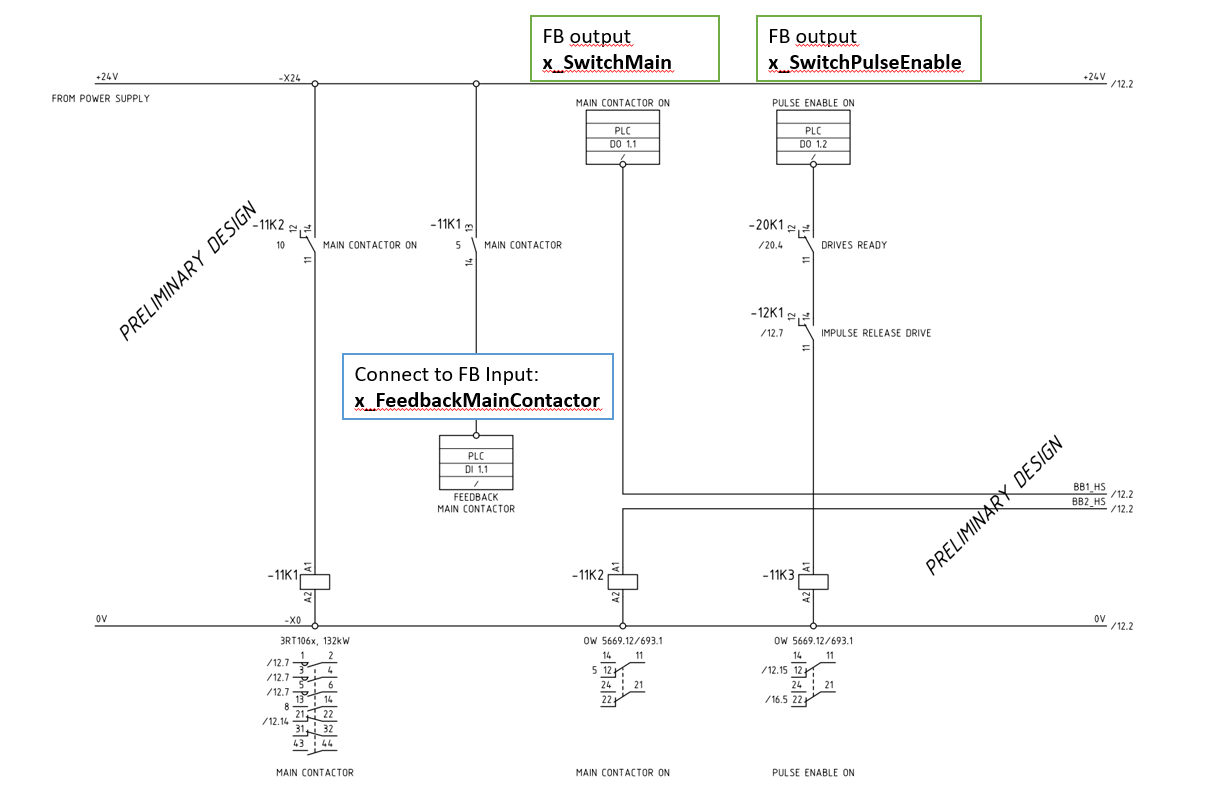

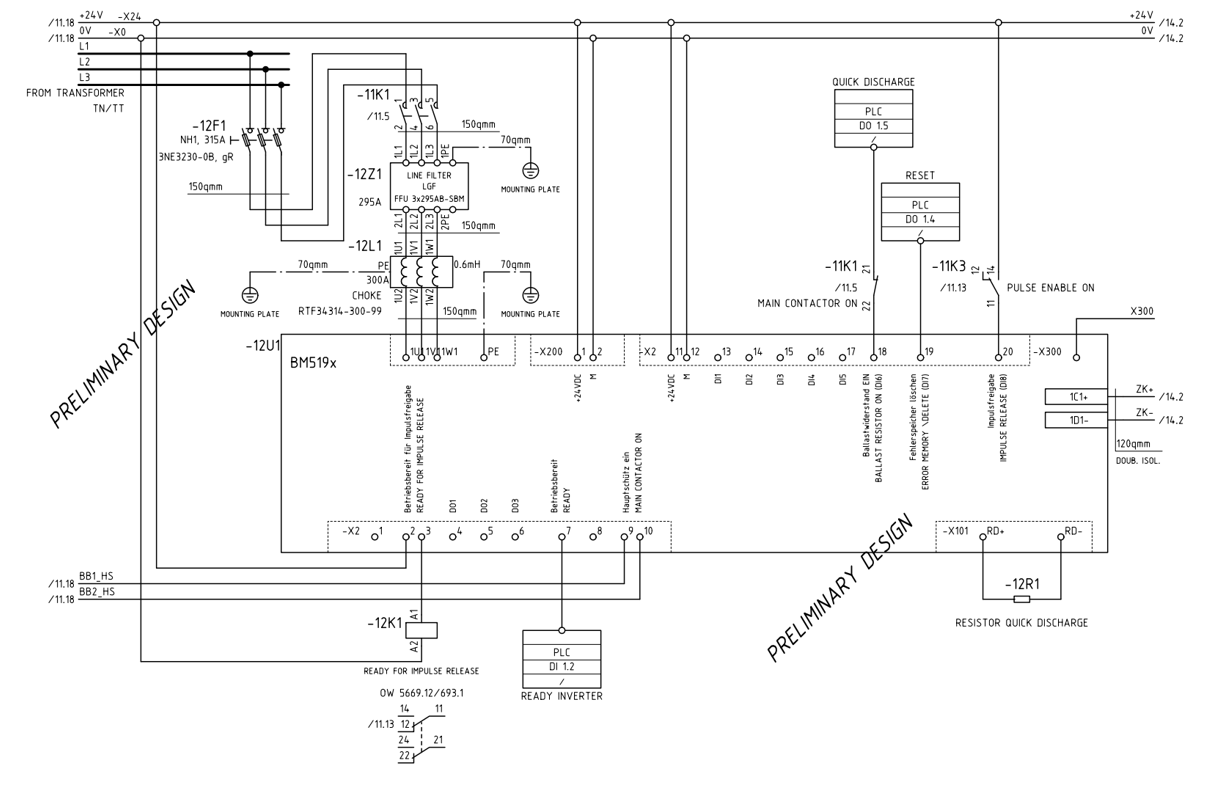

Schalplan Verschaltungsbeispiel:

PDO Mapping:

Um den NWR schnell und zielgenau ansteuern zu können, müssen einige PDOs mit ProMaster gemapped werden:

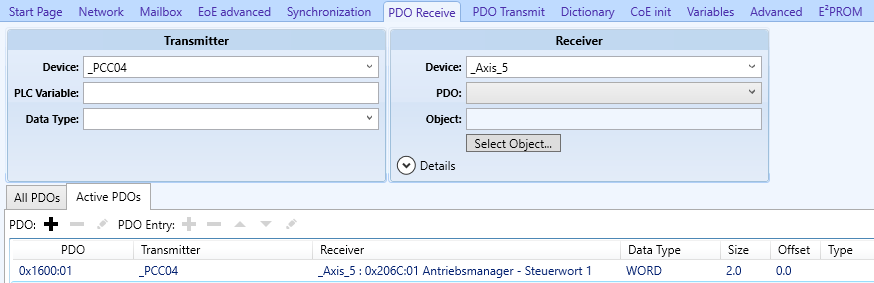

PDO Receive: 0x206C:01 (Steuerwort)

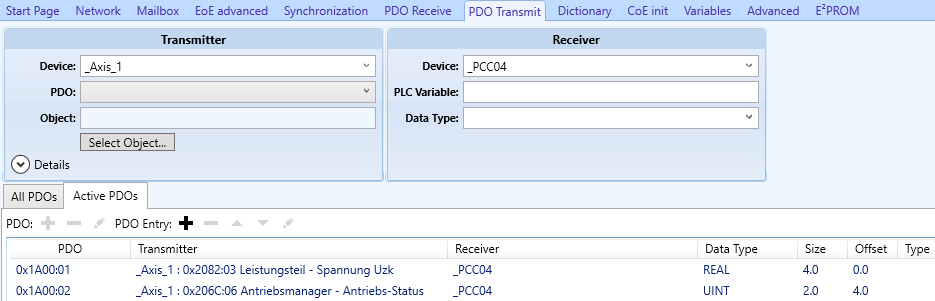

PDO Transmit: 0x2082:03 (Uzk Istwert), 0x206C:06 (Statuswort)
