Dieser Baustein dient als Hilfsbeschaltung für den TB_TPmeasure. Er führt die 16:16 Shiftung der 32Bit Werte durch, die für den Anschluss der 32Bit Parameter an den TB_TPmeasure notwendig ist.

Folgende Parameter können abhängig vom Antrieb, als Prozessdaten gemapped werden:
Beim b maxx 4000 sind dies abhängig vom verwendeten Encoder:

Encoder	Parameter	Objekt Nummer	Bemerkung
1	Geber 1 Winkel-Istwert 32 Bit	60fb.0a	32 Bit Winkel
1	Messwert Umdrehungen pos. Flanke 32 Bit	0x4246 (P582)	Verwendung der unteren 16 Bit(*)
1	Messwert Winkel pos. Flanke 32 Bit	0x4245 (P581)	Verwendung der obere 16 Bit(*)
1	Messwert Umdrehungen neg. Flanke 32 Bit	0x4248	Verwendung der unteren 16 Bit(*)
1	Messwert Winkel neg. Flanke 32 Bit	0x4247	Verwendung der obere 16 Bit(*)
2	Geber 2 Winkel-Istwert	0x4191	32 Bit Winkel
2	Messwert Umdrehungen pos. Flanke 32 Bit	0x424a	Verwendung der unteren 16 Bit(*)
2	Messwert Winkel pos. Flanke 32 Bit	0x4249	Verwendung der obere 16 Bit(*)
2	Messwert Umdrehungen neg. Flanke 32 Bit	0x424c	Verwendung der unteren 16 Bit(*)
2	Messwert Winkel neg. Flanke 32 Bit	0x424b	Verwendung der obere 16 Bit(*)

Für den b maXX 5000 müssen abhängig von der verwendeten Achse (EA: Parameteroffest 0x2000 / DA: Achse 1 = 0x2000 / Achse 2 = 0x4000), dem verwendtem Encoder (Geber 1/Geber 2) und digitalem Eingang (MT1 / MT2) Prozessdaten gemapped werden.

Encoder	Parameter	Objekt Nummer	Bemerkung
1	Geber 1 Winkel-Istwert 32 Bit	60fb.0A	32 Bit Winkel
2	Geber 2 Winkel-Istwert 32 Bit	68fb.0A	32 Bit Winkel
Messtaster 1 Eingang:
1	Messwert Umdrehungen pos. Flanke 32 Bit (MT1)	207c.05	Verwendung der unteren 16 Bit(*)
1	Messwert Winkel pos. Flanke 32 Bit (MT1)	207c.06	Verwendung der obere 16 Bit(*)
1	Messwert Umdrehungen neg. Flanke 32 Bit (MT1)	207c.07	Verwendung der unteren 16 Bit(*)
1	Messwert Winkel neg. Flanke 32 Bit (MT1)	207c.08	Verwendung der obere 16 Bit(*)
2	Messwert Umdrehungen pos. Flanke 32 Bit (MT1)	207c.11	Verwendung der unteren 16 Bit(*)
2	Messwert Winkel pos. Flanke 32 Bit (MT1)	207c.12	Verwendung der obere 16 Bit(*)
2	Messwert Umdrehungen neg. Flanke 32 Bit (MT1)	207c.13	Verwendung der unteren 16 Bit(*)
2	Messwert Winkel neg. Flanke 32 Bit (MT1)	207c.14	Verwendung der obere 16 Bit(*)
Messtaster 2 Eingang:
1	Messwert Umdrehungen pos. Flanke 32 Bit (MT2)	207c.09	Verwendung der unteren 16 Bit(*)
1	Messwert Winkel pos. Flanke 32 Bit (MT2)	207c.0e	Verwendung der obere 16 Bit(*)
1	Messwert Umdrehungen neg. Flanke 32 Bit (MT2)	207c.0f	Verwendung der unteren 16 Bit(*)
1	Messwert Winkel neg. Flanke 32 Bit (MT2)	207c.10	Verwendung der obere 16 Bit(*)
2	Messwert Umdrehungen pos. Flanke 32 Bit (MT2)	207c.15/td>	Verwendung der unteren 16 Bit(*)
2	Messwert Winkel pos. Flanke 32 Bit (MT2)	207c.16	Verwendung der obere 16 Bit(*)
2	Messwert Umdrehungen neg. Flanke 32 Bit (MT2)	207c.17	Verwendung der unteren 16 Bit(*)
2	Messwert Winkel neg. Flanke 32 Bit (MT2)	207c.18	Verwendung der obere 16 Bit(*)

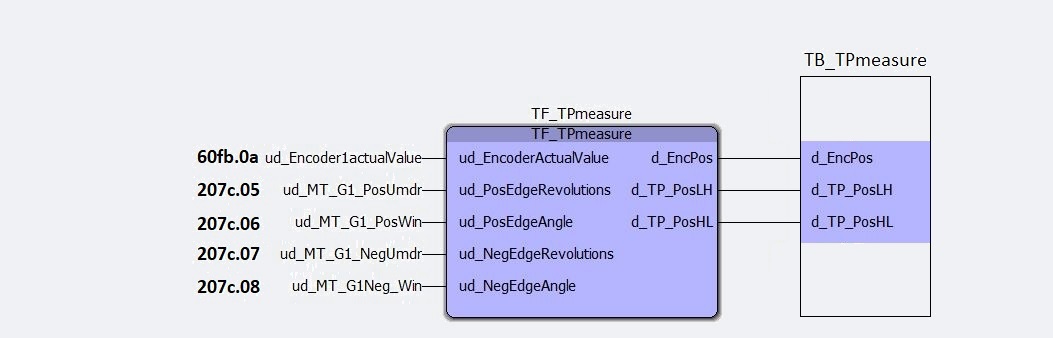

Beschaltungsbeispiel für BmaXX 5300 (EA oder DA Achse 1) mit Messtaster 1 und Geber 1:

Die Ausgänge d_EncPos, d_TP_PosLH und d_TP_PosHL sind direkt auf die gleichnamigen Eingänge des TB_TPmeasure anzuschließen.
