Solución de accionamiento totalmente eléctrico de alto par para trituradoras
Máxima eficiencia energética
Altos pares máximos y nominales, baja inercia de los motores de par y regulación dinámica del sistema de accionamiento. Estas características contribuyen a una alta eficiencia energética y un mayor rendimiento. Los accionamientos totalmente eléctricos de alto par de Baumüller son sistemas de accionamiento con motores de par DST2 que proporcionan pares altos desde cero revoluciones y sustituyen a los accionamientos hidráulicos o asíncronos convencionales en las trituradoras. La solución de sistema totalmente eléctrica y de alto par de Baumüller ofrece así una solución orientada al futuro tanto a los fabricantes de trituradoras como a los operadores de plantas de reciclaje. Como especialista en accionamientos eléctricos de alta potencia, Baumüller ofrece accionamientos eléctricos de alto par que, en las trituradoras, suelen permitir una reducción del consumo energético de más del 30 %.
Baumüller, fundada en 1930 y con sede en Núremberg, es especialista en sistemas de accionamiento eléctrico y pionera en tecnología de accionamiento directo. Por eso, desde 1991, los motores de par completan nuestra gama de productos. Con el DST2, Baumüller ofrece motores de alto par para aplicaciones industriales con potencias de hasta 875 kW. Por lo tanto, el reciclaje es uno de nuestros sectores principales. Baumüller ha implementado diversas soluciones de accionamiento para trituradoras de un eje y dos ejes, con o sin alimentación. Las máquinas equipadas con nuestros sistemas de accionamiento se utilizan para triturar los materiales más diversos, como biomasa, residuos industriales y urbanos, plásticos o cables, metal y aluminio, o también para procesar residuos como combustibles alternativos y/o secundarios como RDF (Refuse Derived Fuel).
Nuestros accionamientos de alto par son ideales para los diferentes tipos de máquinas de reciclaje rotativas, como trituradoras, pretrituradoras, cizallas rotativas, granuladoras y desmenuzadoras, y ofrecen ventajas significativas en comparación con los accionamientos hidráulicos o eléctricos con motores estándar.
Accionamiento de alto par:
bajos costes operativos, alta disponibilidad de la máquina
Con el sistema de accionamiento totalmente eléctrico de alto par, Baumüller ha desarrollado un sistema de accionamiento pionero que es potente, requiere poco mantenimiento y es energéticamente eficiente. El alto rendimiento y la máxima disponibilidad de la máquina dan como resultado una elevada productividad. Los costes operativos considerablemente más bajos resultantes suponen, por ejemplo, ventajas significativas en comparación con un accionamiento hidráulico. Por lo tanto, los costes de adquisición en parte más elevados de un accionamiento de alto par se amortizan en muy poco tiempo.
Potencial de ahorro de un vistazo
- A menudo, más del 30 % de ahorro energético.
- Costes de mantenimiento reducidos
- Menores costes de fabricación del producto final.
- Reducción de CO₂
¿Qué ventajas tienen los motores de alto par y la tecnología de servoaccionamiento frente a las soluciones hidráulicas y eléctricas convencionales?
Al prescindir del accionamiento hidráulico, las trituradoras con motores de alto par ofrecen numerosas ventajas: se reduce el número de piezas de desgaste, ya que se eliminan los componentes susceptibles de averiarse, como las mangueras hidráulicas y los grupos hidráulicos. Tampoco es necesario cambiar regularmente el aceite hidráulico. En comparación con los accionamientos con motores asíncronos, no es necesario realizar ningún mantenimiento de correas y poleas. Si se utilizan componentes que requieren menos mantenimiento, se pueden minimizar los intervalos de mantenimiento. Los especialistas necesarios para ello están disponibles para otras tareas, y los tiempos de inactividad de la máquina también son significativamente menores.
La baja inercia de los motores de alto par, en combinación con la potente electrónica de accionamiento b maXX, permite un desbloqueo y reinicio más rápidos del eje de la máquina, incluso con los materiales más duros. El motor de alto par DST2 permite, gracias a sus características, altos pares nominales y máximos en todo el rango de revoluciones. Gracias al par máximo desde cero revoluciones, también es posible, por ejemplo, volver a arrancar con la máquina llena. El sistema de accionamiento altamente dinámico permite aumentar considerablemente la productividad.
La mayor ventaja es la eficiencia energética. El motor de alto par es muy fácil de regular y controlar gracias al servoaccionamiento b maXX y solo consume energía cuando es necesario para el proceso. En las fases sin demanda de potencia, los motores permanecen inactivos y no consumen energía. Además de la enorme cantidad de energía ahorrada, también se reduce el nivel de ruido, lo que beneficia a todos los empleados.
La eficiencia energética puede maximizarse aún más con un circuito intermedio combinado ya que, en este caso, dos ejes de una trituradora comparten la energía de accionamiento. Las
Modernización en lugar de nuevas adquisiciones: Aumento sostenible de la eficiencia: Para poder beneficiarse de la eficiencia energética del sistema de accionamiento de alto par y gran dinamismo, no es necesario adquirir una nueva trituradora. Si la mecánica sigue funcionando correctamente, una trituradora también puede actualizarse mediante una reconversión del sistema de accionamiento. Y todo ello con un coste considerablemente menor y, a menudo, más rápido que el de una compra nueva.
Superar retos –
las ventajas de un sistema de accionamiento totalmente eléctrico de alto par motor
- Alta eficiencia energética
La solución de sistema totalmente eléctrica no tiene nada que envidiar a los pares y velocidades de las soluciones de accionamiento convencionales, pero al mismo tiempo ofrece una eficiencia energética muy mejorada. - Componentes del sistema coordinados
La estrecha colaboración entre Baumüller y Nidec Desch garantiza que todos los componentes del sistema de accionamiento puedan diseñarse de forma que se adapten perfectamente entre sí. - Sin aceite hidráulico
El uso de un grupo hidráulico resulta innecesario, por lo que se elimina el uso de grandes cantidades de aceite hidráulico. - Reducción de la contaminación acústica
Al prescindir del grupo hidráulico y/o la transmisión por correa, se reduce considerablemente la contaminación acústica durante el funcionamiento. - Bajo mantenimiento
Gracias a la reducción de las piezas de desgaste en el accionamiento, prácticamente no se requiere mantenimiento. Esto aumenta la disponibilidad de la máquina y, por lo tanto, la productividad. - Fácil integración en conceptos existentes
Gracias a las diferentes posibilidades de conexión mecánica y a la posibilidad de adaptarse a las medidas especiales específicas del cliente, es posible integrarlo fácilmente en conceptos existentes sin ningún problema. - Reducción de los costes operativos
Una mayor eficiencia energética y un menor mantenimiento garantizan unos costes de funcionamiento más bajos y, por lo tanto, un funcionamiento más económico.
Reducción permanente de los costes operativos: cambio de accionamiento hidráulico a accionamiento totalmente eléctrico de alto par
Ejemplo práctico: instalación de un cliente
Al pasar de un accionamiento hidráulico a un accionamiento totalmente eléctrico de alto par, el aumento de eficiencia es de alrededor del 38 %. Con una potencia media de los ejes de 200 kW y una producción de 3840 horas al año, se pueden reducir los costes de forma permanente.
Ahorros:
- Ahorro aproximado de 60.000 € al año (con un coste energético de 18,31 ct/kWh (BDEW, 2025)
- Menores costes de fabricación del producto final
- Reducción de aprox. 122 t de CO2 / año
Todo de un solo proveedor -
un paquete completo adaptado a sus necesidades
Baumüller ofrece una solución integral para trituradoras que incluye tecnología de control y accionamiento. El potente sistema de accionamiento PowRex, junto con los motores DST2 de alto par y los servoaccionamientos b maXX, constituye la base de nuestra solución de accionamiento totalmente eléctrica de alto par. El sistema de accionamiento Baumüller se puede integrar fácilmente en controles externos y, por lo tanto, también se puede encargar sin el control Baumüller.
A nivel de control, con el b maXX PLC mc, Baumüller ofrece una combinación de PC industrial y control PLC clásico.
Sistema global eficiente: el potente sistema de accionamiento PowRex, compuesto por motores de alto par y servoaccionamientos, junto con el sistema de control y la visualización especial, permite obtener trituradoras productivas para diferentes ámbitos de aplicación.
Baumüller también puede ofrecer el sistema de accionamiento adecuado para grandes plantas trituradoras, como una trituradora de vehículos. Gracias a la electrónica de accionamiento modular b maXX 5500, incluso los motores más grandes de la serie DST2 pueden utilizarse con ayuda de varios sistemas con múltiples bobinas y combinarse para formar soluciones multimotor.
Gracias al diseño modular de los componentes, este sistema de accionamiento modular permite crear una gama muy amplia de trituradoras con una variación mínima del sistema de accionamiento. Esto simplifica enormemente el proceso de pedido y el inventario de existencias/piezas de repuesto del cliente.

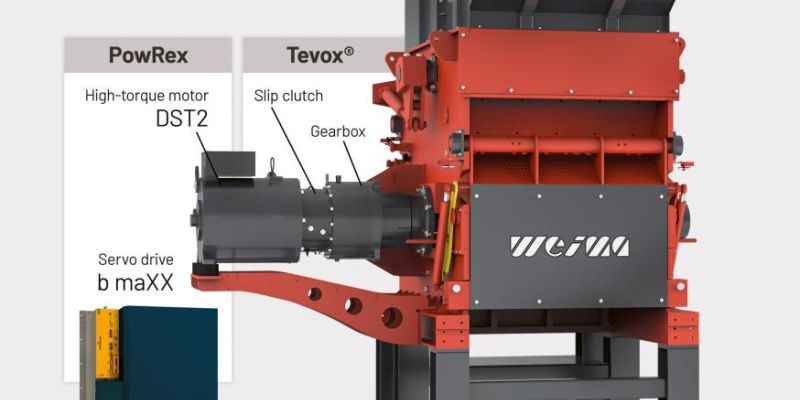

Conexión perfecta del accionamiento al eje del rotor: solución de sistema compuesta por motor, engranaje y embrague deslizante
En estrecha colaboración con el proveedor de accionamientos Nidec DESCH Antriebstechnik GmbH & Co. KG, podemos ofrecer un sistema completo y coordinado compuesto por motor, transmisión y embrague deslizante. Su ventaja es una conexión perfecta y flexible del eje del rotor al tren de transmisión, todo de un solo proveedor.
Con el potente sistema de accionamiento PowRex de Baumüller se alcanza un par elevado incluso a bajas velocidades. En combinación con Tevox®, una combinación de engranaje/embrague deslizante de Nidec Desch, se consigue una conexión coordinada del accionamiento al eje del rotor y, por lo tanto, el mejor rendimiento posible para su máquina.
Los sistemas de accionamiento convencionales llegan a sus límites
Para que el reciclaje sea rentable, es necesario aumentar la eficiencia, reducir los costes operativos y, al mismo tiempo, trabajar de forma fiable en condiciones exigentes. Pero, ¿cómo se comportan los sistemas de accionamiento habituales? En el pasado, dos sistemas de accionamiento se han impuesto como estándar para las trituradoras. El sistema de accionamiento hidráulico y el eléctrico con motor asíncrono.
Los accionamientos hidráulicos se consideran especialmente potentes. Debido a su complejo sistema de transmisión, con una gran cantidad de componentes como bombas, motores, válvulas y grandes cantidades de aceite, también requieren un alto nivel de mantenimiento. Si la presión del sistema y el caudal se regulan mediante válvulas, también pueden producirse grandes pérdidas de energía en la válvula. Si, debido al proceso, se requiere una potencia hidráulica variable, los sistemas hidráulicos funcionan de manera energéticamente ineficiente y, por lo tanto, tienen un rendimiento menor.
Los accionamientos electromecánicos equipados con motor normalizado y correa, engranaje o volante tienen mejores estadísticas en cuanto al consumo de energía en comparación con los accionamientos hidráulicos. Sin embargo, en comparación con los accionamientos de alto par, presentan un déficit en cuanto a capacidad de respuesta en la dinámica del proceso.
¿Qué ventajas ofrece nuestro sistema de accionamiento totalmente eléctrico de alto par?
Potente
- La curva de par se adapta al proceso de trituración
- Flexibilidad en cuanto a par y velocidad gracias al uso de engranajes
- El par máximo también está disponible en reposo
Alta eficiencia energética
- Alta eficiencia del sistema gracias a la eficacia de los componentes individuales.
- Componentes del sistema menos relevantes para la eficiencia
Dinámica
- Regulación dinámica del sistema de accionamiento mediante potentes servorreguladores (tiempo de ciclo corto = reacción rápida)
- La baja inercia de los motores de par permite una aceleración más rápida.
Requiere poco mantenimiento
- Sin mantenimiento para correas y poleas
- Sin mantenimiento del sistema hidráulico
Protección
- El uso de un embrague deslizante húmedo protege la cadena cinemática y las herramientas contra daños en caso de bloqueo.
Fácil integración en los sistemas existentes
- Tres opciones estándar para la conexión al eje de la máquina
- Adaptación a medida
- Interfaz estandarizada entre el motor y la transmisión
Compatibilidad medioambiental
- No se necesita aceite hidráulico
- Menores emisiones de CO2
- Sistema de accionamiento silencioso
Bajos costes de funcionamiento
- Reducción de los costes energéticos gracias a la alta eficiencia energética
- Bajos costes de mantenimiento
- Alta disponibilidad de las máquinas
A la medida y personalizados -
desde motores de alto par hasta sistemas de accionamiento completos
Como socio, Baumüller contribuye a la implementación de soluciones específicas para cada cliente con su experiencia en conceptos de accionamiento. Baumüller ofrece exactamente el servicio que necesita: desde motores y componentes únicos hasta tecnología de control. Le ofrecemos siempre ayuda personalizada. Baumüller es el socio perfecto para diseñadores de maquinaria y un excelente proveedor de sistemas integrales.
del motor al sistema completo
específico del cliente
Trituradoras de uno o varios ejes
Ir a la optimización del sistema
Con sus componentes y servicios, Baumüller ofrece una de las más amplias gamas de sistemas en el ámbito de sistemas de accionamientos para trituradoras. Como fabricante de accionamientos y automatización, contamos con muchos años de experiencia en el equipamiento de trituradoras y le ofrecemos un servicio integral, desde la planificación hasta la puesta en marcha y el servicio técnico.
- Dimensionamiento
- Puesta en marcha
- Motores de par alto
- Servoaccionamientos
- Control PLC
- Armarios de distribución
- Distribución de cargas / sincronización
- Supervisión de bloqueo
- Modo de puesta en marcha
- Interfaz de control
- Opciones de diagnóstico mejoradas (HMI)
Sistema de accionamiento totalmente eléctrico: tecnología escalable de Baumüller

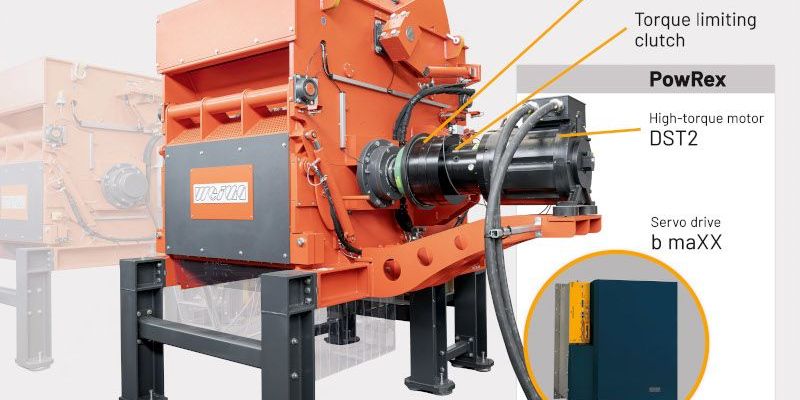

El paquete de accionamiento PowRex, compuesto por motores de alto par DST2 y servoaccionamientos del tipo b maXX 5500, constituye la base de nuestra solución de accionamiento para trituradoras. Nuestra solución de sistema va más allá de PowRex y abarca todo el sistema de accionamiento principal, incluyendo la construcción del armario de distribución, así como la tecnología de control con hardware y un completo paquete de software especialmente diseñado para instalaciones de trituración. La unidad de accionamiento se puede personalizar en función de la potencia requerida.
Paquete de accionamiento PowRex: sistema de accionamiento de alto par para trituradoras
Soluciones de software para trituradoras
Con nuestro paquete de software integral ahorrará tiempo y costes. El software contiene gran parte de las funciones necesarias de la máquina, así como módulos de movimiento para controlar los servomotores, plantillas para la visualización de la máquina y funciones como la compensación de cargas y el control de la refrigeración por agua.
Funciones de la máquina para un mayor rendimiento
- De pequeña a grande: Una plantilla para todas las fases de ampliación
- Eje con varios motores: Si un eje triturador es accionado por más de un motor, el equilibrio de carga en el eje ya está preprogramado, lo que garantiza un funcionamiento estable y uniforme.
- Control de bloqueo: Un rápido control previo a los bloqueos y un retorno automático protegen el eje triturador, así como el motor y la transmisión.
Desde armarios de distribución estándar hasta armarios de distribución especiales con cableado integral
Desde hace muchos años confeccionamos soluciones personalizadas para renombrados fabricantes de maquinaria y equipos: desde armarios de distribución estándar hasta armarios de distribución con cableado integral. Queremos consolidarnos como su proveedor único para satisfacer todas sus necesidades:
Planificación - Construcción - Chapado - Fabricación en serie - Montaje - Instalación
Preguntas frecuentes
Preguntas frecuentes sobre el accionamiento de trituradora de alto par de Baumüller
¿Tiene alguna pregunta sobre nuestro accionamiento de alto par? Aquí encontrará las respuestas. Ya sea en materia de reequipamiento, idoneidad de los materiales o costes de mantenimiento. Nuestras preguntas frecuentes le proporcionarán una primera ayuda. Si necesita más información, escríbanos un mensaje.
Generalidades
Un accionamiento de alto par es un motor eléctrico de gran par que proporciona un par elevado incluso a bajas revoluciones. Esto lo hace ideal para trituradoras industriales que necesitan triturar materiales de alta resistencia.
Nuestros sistemas de accionamiento están diseñados para una amplia gama de aplicaciones, desde plásticos, madera, papel y neumáticos hasta metales, residuos electrónicos y biomasa.
Los accionamientos eléctricos de alto par son más eficientes energéticamente, requieren menos mantenimiento, son más silenciosos y permiten un control más preciso del par. Además, se elimina el uso de aceite hidráulico, lo que protege el medioambiente.
Potencia y conversión
Gracias a su alto rendimiento de hasta el 95 % y al control del par motor regulado según las necesidades, los accionamientos Baumüller, en combinación con engranajes planetarios de alta eficiencia, pueden ahorrar hasta un 50 % de energía en comparación con los sistemas hidráulicos.
Sí, Baumüller ofrece soluciones de modernización para actualizar las instalaciones existentes. Junto con nuestro socio de sistemas Nidec Desch, también podemos ofrecer soluciones de accionamiento personalizadas para máquinas existentes, incluyendo controles, transmisiones e interfaces.
Instalación y mantenimiento
Los accionamientos Baumüller se suministran listos para su conexión. Si lo desea, Baumüller también le ayudará con la instalación y la puesta en marcha en cualquier parte del mundo.
Muy bajo. Los accionamientos eléctricos de alto par no requieren cambios de aceite ni mantenimiento de correas o poleas. Solo hay que tener en cuenta la vida útil específica del fabricante.
Sí, Baumüller ofrece asistencia técnica, piezas de repuesto y contratos de mantenimiento en todo el mundo, con acceso remoto para diagnósticos y actualizaciones de software si se desea.
Oferta
A través del formulario de contacto de Baumüller (https://www.baumueller.com/es/contacto). Indique el tipo de material, el rendimiento, el par deseado y el espacio disponible.
Encontrará la información necesaria en el cuestionario técnico de Baumüller » Download
Economía circular y eficiencia energética: reducción de los costes energéticos en un 30 % gracias a la tecnología de accionamiento directo
En colaboración con Baumüller, la empresa WEIMA Maschinenbau GmbH ha desarrollado una trituradora de un solo eje de gran rendimiento y con accionamiento de alto par
Así puede obtener un presupuesto adecuado
¿Desea un asesoramiento sin compromiso o un presupuesto? Entonces, póngase en contacto con nuestros expertos.
Analizaremos con usted los datos técnicos pertinentes y definiremos juntos los requisitos. Después ofreceremos un diseño adecuado del sistema de accionamiento completo. Tras comprobar las especificaciones, le enviaremos un presupuesto concreto.
Baumüller es su socio ideal para un diseño y la optimización de su sistema de accionamiento. Como mediana empresa familiar y al margen de los grandes grupos, tenemos la capacidad de reaccionar de forma rápida y eficiente a las peticiones de nuestros clientes aplicando soluciones de accionamiento innovadoras. Esto nos convierte en el socio perfecto para proyectos complejos y tecnologías futuras.
