Soluzione di azionamento completamente elettrica ad alta coppia per trituratori

Massima efficienza energetica

Coppie nominali e di picco elevate, bassa inerzia dei motori torque e regolazione dinamica del sistema di azionamento. Queste caratteristiche contribuiscono a garantire un’elevata efficienza energetica e una maggiore resa. Gli azionamenti completamente elettrici ad alta coppia Baumüller sono sistemi di azionamento costituiti da motori torque DST2 che forniscono coppie elevate già a partire da zero giri al minuto e che nei trituratori sostituiscono i tradizionali motori idraulici o asincroni. La soluzione di sistema completamente elettrica ad alta coppia Baumüller offre quindi una soluzione orientata al futuro sia ai produttori di trituratori che ai gestori di impianti di riciclaggio. In quanto specialista di sistemi di azionamento elettrico dalle elevate prestazioni, Baumüller offre azionamenti elettrici ad alta coppia che, nei trituratori, consentono spesso di ridurre il consumo energetico di oltre il 30 percento.

Baumüller, fondata nel 1930 con sede centrale a Norimberga, è specializzata in sistemi di azionamento elettrici e pioniera nella tecnologia ad azionamento diretto. I motori torque arricchiscono la nostra gamma di prodotti dal 1991. Con il DST2, Baumüller offre motori ad alta coppia per applicazioni industriali con potenze fino a 875 kW. Il riciclaggio è quindi uno dei nostri settori principali. Baumüller ha implementato diverse soluzioni di azionamento per trituratori monoalbero e bialbero con o senza alimentazione. Le macchine dotate dei nostri sistemi di azionamento vengono utilizzate per la triturazione dei materiali più disparati, quali biomassa, rifiuti non riciclabili e rifiuti industriali, materie plastiche o cavi, metallo e alluminio, oppure per la lavorazione dei rifiuti come combustibili alternativi (EBS) o combustibili secondari quali RDF (Refuse Derived Fuel).

I nostri azionamenti ad alta coppia sono ideali per i diversi tipi di macchine di riciclaggio rotanti, quali trituratori, pre-trituratori, cesoie a rotore, granulatori e macchine strappatrici, e presentano vantaggi significativi rispetto agli azionamenti idraulici o elettrici con motori standard.

Azionamento ad alta coppia:
bassi costi di esercizio – elevata disponibilità della macchina

Quali sono i vantaggi dei motori ad alta coppia e dei servoazionamenti rispetto alle soluzioni idrauliche ed elettriche tradizionali?

Rinunciando all’azionamento idraulico si ottengono numerosi vantaggi per i trituratori equipaggiati con motori ad alta coppia: il numero di parti soggette a usura si riduce, poiché vengono eliminati i componenti vulnerabili come, ad esempio, i tubi flessibili idraulici e i gruppi idraulici. Non si deve neanche cambiare regolarmente l’olio idraulico. Rispetto agli azionamenti con motori asincroni, non è necessaria alcuna manutenzione delle cinghie e delle pulegge. Se vengono utilizzati componenti che richiedono meno manutenzione, è possibile ridurre al minimo gli intervalli di manutenzione. Il personale specializzato addetto a questo lavoro è disponibile invece per altre mansioni e anche i tempi di fermo della macchina risultano notevolmente inferiori.

La bassa inerzia dei motori ad alta coppia, in combinazione con la potente elettronica di azionamento b maXX, consente di liberare e riavviare più rapidamente l’albero della macchina anche con i materiali più duri. Il motore ad alta coppia DST2, grazie alle sue caratteristiche motoristiche, consente di raggiungere coppie nominali e di picco elevate sull’intera gamma di velocità. Grazie alla coppia massima a partire da zero giri è possibile, ad esempio, riavviare la macchina anche quando è piena. Il sistema di azionamento altamente dinamico consente di aumentare notevolmente la produttività.

Il vantaggio principale è l’efficienza energetica. Il motore ad alta coppia è facilmente regolabile e controllabile grazie al servoazionamento b maXX e consuma energia solo quando è necessario per il processo. Nelle fasi in cui non è richiesta alcuna potenza, i motori sono fermi e non consumano energia. Oltre all’enorme risparmio energetico, si riduce anche la rumorosità, a beneficio di tutti i lavoratori.

Modernizzazione al posto di un nuovo acquisto: Aumento sostenibile dell’efficienza: per poter beneficiare dell’efficienza energetica del sistema di azionamento altamente dinamico ad alta coppia, non è necessario acquistare un nuovo impianto di triturazione. Se la meccanica è ancora funzionante, è possibile anche aggiornare un trituratore convertendo il sistema di azionamento. E questo a costi notevolmente inferiori e spesso anche più velocemente rispetto a un nuovo acquisto.

Superare le sfide –
I vantaggi di un sistema di azionamento completamente elettrico ad alta coppia

• Elevata efficienza energetica
  La soluzione di sistema completamente elettrica non ha nulla da invidiare alle soluzioni di azionamento tradizionali in termini di coppia e velocità, ma offre al contempo un’efficienza energetica notevolmente migliorata.
• Componenti di sistema coordinati
  La stretta collaborazione tra Baumüller e Nidec Desch garantisce che tutti i componenti del sistema di azionamento possano essere progettati in modo da essere perfettamente coordinati tra loro.
• Nessun olio idraulico
  L’uso di un gruppo idraulico diventa superfluo, eliminando così la necessità di utilizzare grandi quantità di olio idraulico.
• Riduzione dell’inquinamento acustico
  Grazie all’eliminazione del gruppo idraulico e della trasmissione a cinghia, l’inquinamento acustico durante il funzionamento è notevolmente ridotto.
• Manutenzione ridotta
  Grazie alla riduzione delle parti soggette a usura nel sistema di azionamento, la manutenzione richiesta è pressoché nulla. Ciò aumenta la disponibilità della macchina e quindi la produttività.
• Facile integrazione nei progetti esistenti
  Grazie alle diverse opzioni disponibili per il collegamento meccanico e alla possibilità di realizzare misure speciali su richiesta del cliente, il prodotto può essere integrato facilmente nei progetti esistenti.
• Riduzione dei costi di esercizio
  Una maggiore efficienza energetica e una minore manutenzione garantiscono costi di gestione inferiori e quindi un funzionamento più economico.

Tutto da un’unica fonte -
un pacchetto completo su misura per le vostre esigenze

Baumüller offre per i trituratori una soluzione di sistema costituita da tecnologia di controllo e azionamento. Il potente sistema di azionamento PowRex, con i motori ad alta coppia DST2 e i servoazionamenti b maXX, costituisce la base della nostra soluzione di azionamento completamente elettrica ad alta coppia. Il sistema di azionamento Baumüller può essere facilmente integrato in sistemi di controllo di terze parti e si può quindi ordinare anche senza il sistema di controllo Baumüller.

A livello di controllo, Baumüller offre con il b maXX PLC mc una combinazione tra il PC industriale e il classico controllore PLC.

Sistema completo efficiente: il potente sistema di azionamento PowRex, costituito da motori ad alta coppia e servoazionamenti, insieme al sistema di comando e visualizzazione speciale consente di ottenere trituratori altamente produttivi per diversi campi di applicazione

Baumüller è in grado di fornire il sistema di azionamento adatto anche per impianti di triturazione di grandi dimensioni, come ad es. trituratori per auto. Grazie all’elettronica di azionamento modulare b maXX 5500, con l’ausilio di sistemi di avvolgimento multiplo possono essere impiegati anche i più grandi motori della serie DST2 e si possono combinare per formare soluzioni multi-motore.

Questo modulo con sistema di azionamento consente di realizzare una gamma molto ampia di trituratrici tramite la modularità dei componenti, con variazioni minime nel sistema di azionamento. Questo non fa che facilitare enormemente il processo di ordinazione e la gestione del magazzino / dei ricambi da parte del cliente.

Perfetto collegamento dell’azionamento all’albero del rotore – Soluzione di sistema costituita da motore, riduttore e giunto di sicurezza

In stretta collaborazione con il fornitore di azionamenti Nidec DESCH Antriebstechnik GmbH & Co. KG siamo in grado di offrire un sistema completo e coordinato costituito da motore, riduttore e giunto di sicurezza. Il vostro vantaggio è dato da un perfetto collegamento flessibile dell’albero del rotore alla trasmissione – tutto da un’unica fonte.

Il potente sistema di azionamento PowRex Baumüller consente di ottenere una coppia elevata anche a bassi regimi di velocità. In combinazione con il Tevox®, una combinazione riduttore-giunto di sicurezza di Nidec Desch, si ottiene un collegamento coordinato dell’azionamento all’albero del rotore e quindi la migliore resa possibile per la vostra macchina.

I sistemi di azionamento tradizionali raggiungono i propri limiti

Per un riciclaggio economico è necessario affrontare sfide quali l’aumento dell’efficienza, la riduzione dei costi operativi e, allo stesso tempo, garantire un funzionamento affidabile in condizioni difficili. Ma come si comportano i comuni sistemi di azionamento? Per le macchine di triturazione si sono affermati in passato due sistemi di azionamento come soluzione standard: il sistema di azionamento idraulico e quello elettrico con motore asincrono.

Gli azionamenti idraulici sono particolarmente potenti. A causa del loro complesso sistema di trasmissione con una moltitudine di componenti quali pompe, motori, valvole e grandi quantità di olio, richiedono però una manutenzione complessa. Se la pressione del sistema e la portata volumetrica vengono regolate tramite valvola, possono verificarsi delle elevate perdite di energia sulla valvola stessa. Se, a causa del processo, è richiesta una potenza idraulica variabile, i sistemi idraulici funzionano in modo energeticamente inefficiente e hanno quindi un rendimento inferiore.

Gli azionamenti elettromeccanici dotati di motore standard e cinghia, riduttore o volano sono statisticamente migliori rispetto agli azionamenti idraulici in termini di consumo energetico. Rispetto agli azionamenti ad alta coppia, tuttavia, presentano un deficit di reattività nella dinamica di processo.

Quali sono i punti di forza del nostro sistema di azionamento completamente elettrico ad alta coppia?

Potente

• La curva di coppia è adatta al processo di triturazione
• Flessibilità in termini di coppia e velocità grazie all’impiego di riduttori
• La coppia di punta è disponibile anche a motore fermo

Elevata efficienza energetica

• Elevato rendimento del sistema grazie a singoli componenti efficienti
• Componenti di sistema meno rilevanti per l’efficienza

Dinamica

• Regolazione dinamica del sistema di azionamento tramite servoregolatori potenti (tempo ciclo breve = reazione rapida)
• La bassa inerzia dei motori torque consente un’accelerazione più rapida

Manutenzione ridotta

• Nessuna manutenzione per cinghie e pulegge
• Nessuna manutenzione di un sistema idraulico

Protezione

• L’utilizzo di un giunto di sicurezza a umido protegge la trasmissione e gli utensili da eventuali danni in caso di blocco.

Facile integrazione nei sistemi esistenti

• Tre opzioni standard per il collegamento all’albero della macchina
• Adattamento personalizzato
• Interfaccia standardizzata tra motore e riduttore

Compatibilità ambientale

• Nessuna necessità di olio idraulico
• Minori emissioni di CO₂
• Sistema di azionamento silenzioso

Costi di gestione contenuti

• Costi energetici ridotti grazie all’elevata efficienza energetica
• Costi di manutenzione ridotti
• Elevata disponibilità della macchina

Precisi e personalizzati -
dal motore ad alta coppia al sistema di azionamento completo

In veste di partner, Baumüller si occupa dell’implementazione di soluzioni su misura per i clienti mettendo in campo il suo know-how nei sistemi di azionamento e automazione. Baumüller offre esattamente le prestazioni di cui avete bisogno: dai singoli motori e componenti al sistema di azionamento completo con tecnologia di controllo. Vi sosteniamo sempre in modo adeguato. Baumüller è partner di costruttori di macchine e fornitore di sistemi completi.

Macchine nuove

dal motore al sistema completo

Range di potenza

su misura per i clienti

Tipi

Trituratori monoalbero e multialbero

Lifecycle Management

per ottimizzare il sistema

Con i suoi componenti e servizi, Baumüller offre la più ampia gamma di sistemi nel campo degli azionamenti per trituratrici. In quanto produttore di azionamenti e automazioni, portiamo la nostra esperienza pluriennale nell’equipaggiamento di trituratrici e in veste di fornitore completo vi accompagniamo dalla progettazione alla messa in funzione, fino al servizio di assistenza.

• Dimensionamento
• Messa in funzione

• Motori ad alta coppia
• Servoazionamenti
• Comando PLC
• Armadi elettrici

• Distribuzione del carico / sincronizzazione
• Monitoraggio del blocco
• Modalità di messa in funzione
• Interfaccia di comando
• Opzioni di diagnosi migliorate (HMI)

Sistema di azionamento completamente elettrico – Tecnologia scalabile Baumüller

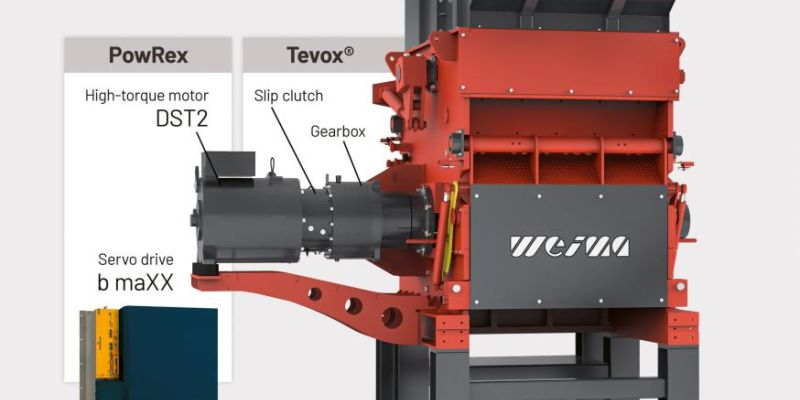

Il pacchetto di azionamento PowRex, composto da motori ad alta coppia DST2 e servoazionamenti del tipo b maXX 5500, costituisce la base della nostra soluzione di azionamento per trituratori. La nostra soluzione di sistema va oltre PowRex e comprende l’intero sistema di azionamento principale, compresa la costruzione di quadri elettrici, nonché la tecnologia di controllo con hardware e un ampio pacchetto software completo, specificamente pensati per gli impianti di triturazione. Il gruppo di azionamento viene configurato in modo personalizzato in base alla prestazione richiesta.

Pacchetto di azionamento PowRex: sistema di azionamento ad alta coppia per trituratori

Fai clic per caricare il video.

Per proteggere la tua privacy, il collegamento al servizio di video streaming è disattivato. Facendo clic attivi il collegamento. In questo modo i tuoi dati personali possono essere trasmessi a piattaforme di terze parti. Ulteriori informazioni nella nostra informativa sulla privacy.

Soluzioni software per trituratori

Risparmiate tempo e costi con il nostro pacchetto software completo. Il software comprende gran parte delle funzioni della macchina occorrenti e, oltre ai moduli di movimento per l’azionamento dei servomotori, anche modelli per la visualizzazione della macchina e funzioni come bilanciamento del carico e comando dell’impianto di raffreddamento ad acqua.

Funzioni della macchina per prestazioni più elevate

• Da piccolo a grande: un modello per tutti i livelli di espansione
• Albero multi-motore: se un albero di triturazione è azionato da più di un motore, il bilanciamento del carico sull’albero è già preprogrammato e garantisce quindi un funzionamento stabile e uniforme.
• Monitoraggio blocchi: un rapido monitoraggio contro i blocchi e un ritorno automatico proteggono l’albero di triturazione, il motore e il riduttore.

Dagli armadi elettrici standard all’armadio elettrico speciale completamente cablato

Da molti anni realizziamo soluzioni personalizzate per rinominati costruttori di macchine e impianti: dall’armadio elettrico standard all’armadio elettrico speciale completamente cablato. Per poterci adeguare alle vostre esigenze e desideri, vi offriamo tutto noi:

Progettazione - Costruzione - Produzione delle lamiere - Produzione di serie - Montaggio – Installazione

FAQ
Domande frequenti sul motore ad alta coppia Baumüller per trituratori

Avete domande sul nostro azionamento ad alta coppia? Qui troverete le risposte. Che si tratti di retrofit, idoneità dei materiali o manutenzione. Le nostre FAQ vi forniranno una prima assistenza. Se avete bisogno di ulteriori informazioni, scriveteci un messaggio.

Informazioni generali

• Che cos’è un motore elettrico ad alta coppia?

  Un motore ad alta coppia è un motore elettrico potente che fornisce coppie elevate già a bassi regimi. Questo lo rende ideale per i trituratori industriali che devono sminuzzare materiali altamente resistenti.

• Per trituratori di quali materiali sono adatti i motori elettrici ad alta coppia?

  I nostri sistemi di azionamento sono progettati per una vasta gamma di applicazioni: plastica, legno, carta, pneumatici, come anche metalli, rifiuti elettronici e biomasse.

Prestazioni e conversione

• Quanto sono efficienti dal punto di vista energetico i sistemi di azionamento ad alta coppia Baumüller?

  Grazie all’elevato rendimento fino al 95% e alla regolazione della coppia in base al fabbisogno, i motori Baumüller, in combinazione con riduttori planetari ad alta efficienza, consentono di risparmiare fino al 50% di energia rispetto ai sistemi idraulici.

• È possibile effettuare il retrofitting sui trituratori esistenti con i motori Baumüller?

  Sì, Baumüller offre soluzioni di retrofit per l’ammodernamento di impianti esistenti. In collaborazione con il nostro partner di sistema Nidec Desch, siamo in grado di offrire soluzioni di azionamento personalizzate anche per macchine esistenti, compresi sistemi di controllo, riduttori e interfacce.

Installazione e manutenzione

• Quanto è complessa l’installazione di un motore ad alta coppia su un trituratore?

  I motori Baumüller vengono forniti già pronti per il collegamento. Su richiesta, Baumüller offre anche la sua assistenza su scala mondiale nell’installazione e nella messa in funzione.

• Quanto è elevato il fabbisogno di manutenzione di un motore ad alta coppia per trituratori?

  Molto basso. I motori elettrici ad alta coppia non richiedono né cambi d’olio né manutenzione di cinghie o pulegge. L’unico aspetto da considerare è la durata di vita dei cuscinetti specificata dal produttore.

• Baumüller offre assistenza e ricambi?

  Sì, Baumüller offre assistenza tecnica, ricambi e contratti di manutenzione in tutto il mondo, su richiesta con accesso remoto per la diagnostica e gli aggiornamenti software.

Offerta

• Come posso richiedere un preventivo?

  Tramite il modulo di contatto Baumüller (https://www.baumueller.com/it/contatto). Si prega di specificare il tipo di materiale, la portata, la coppia desiderata e lo spazio disponibile.

• Quali informazioni sono necessarie per una richiesta?

  Le informazioni necessarie sono disponibili nel questionario tecnico di Baumüller » Download

L’economia circolare sposa l’efficienza energetica: costi dell’energia ridotti del 30% grazie alla tecnologia di azionamento diretto

In collaborazione con Baumüller, la ditta WEIMA Maschinenbau GmbH ha sviluppato un potente trituratore monoalbero con azionamento ad alta coppia

Read more

La strada che vi porta a un’offerta qualificata

Desiderate ricevere una consulenza non vincolante o un’offerta? Allora non esitate a contattare i nostri esperti.

Scambieremo con voi i dati tecnici pertinenti e definiremo insieme i requisiti. Soltanto dopo si potrà procedere con una progettazione qualificata dell’intero sistema di azionamento. Successivamente al controllo delle specifiche riceverete da noi un’offerta qualificata.

Baumüller è il vostro partner nella progettazione e nell’ottimizzazione del vostro sistema di azionamento. Come azienda di medie dimensioni, non associata a gruppi aziendali, siamo in grado di reagire in modo rapido ed efficiente ai desideri dei nostri clienti con soluzioni di azionamento innovative. Ciò fa di noi il partner perfetto per progetti impegnativi e tecnologie futuristiche.
