高扭矩电机DST2

当今的机器设计需要满足高要求。除了要提高生产率、可用性以及能效之外,当涉及到驱动系统的时候还要降低成本。但是,使用需要密集维护的减速机和耗损严重的标准电机或液压系统是无法实现这些目标的。

高扭矩电机是一种扭矩极高的高极数电直接驱动装置。与电机-减速机-搭配组合相比,高扭矩电机能够提升机器的生产率,并同时降低运行和能源成本。

最高 80,000 Nm 的强力直接驱动技术

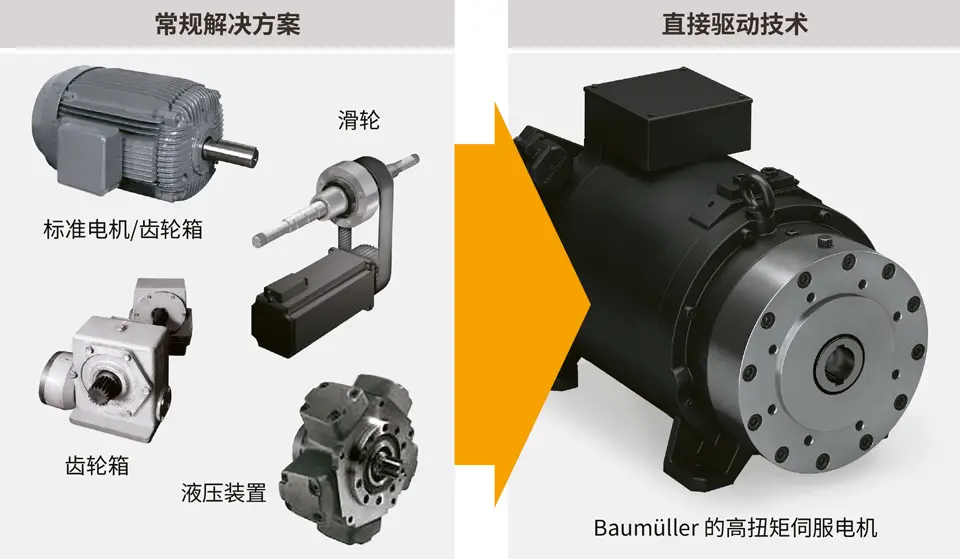

无减速机的驱动技术是一种替代性解决方案,与电机-减速机-搭配组合以及与液压系统相比具有明显的优势。省去减速机或液压系统,从而降低了成本;构件数量少,安装和生产供应更简便以及高效率和生产率,这些都是无减速机驱动解决方案吸引人的地方。

switch to direct drives

产品的扭矩范围始于 325 Nm,峰值扭矩可达 80,000 Nm。

Baumüller 是直接驱动技术领域的先驱,早在 1991 年即推出了高扭矩伺服电机产品。

全面提供高扭矩电机

Baumüller 的 DST2 系列高扭矩电机是无减速机的强力驱动技术产品,适用于少维护且高能效的解决方案。高扭矩伺服电机目前有介于 135 和 560 之间的五种结构尺寸,具体视其结构尺寸而定,转速最高可达 2000 min-1,并且功率最高 1150 kW。

这些直接驱动装置除了有带实心轴规格之外,也有带空心轴或者推力轴承的规格。不同的 DST2 电机结构确保了更多的设计自由度,让电机与机器设计方案能够实现最佳集成。因此,高扭矩电机 DST2 成为众多能适应不同应用领域机器类型的最佳解决方案,也是液压应用领域的电气替代方案。

面向工业应用的高扭矩

凭借最大 80,000 Nm 的扭矩,这种电机可应用于各种机器设备,例如:伺服压力机、挤出机和破碎机。水冷式高扭矩电机即使在低转速条件下也能输出极高的扭矩,此外其优点还包括极佳的同轴度、坚固的结构形式和平滑、不易脏的外壳表面。

您的优势一目了然

直接驱动技术将带来的众多优势,您必能获益匪浅,例如

  • 良好的同轴度
  • 因高效驱动组件实现的高能效
  • 低转速高扭矩
  • 噪音小
  • 不锈钢水冷
  • 紧凑坚固的结构形式
  • 平滑的外壳表面,不易脏
  • 永磁高扭矩电机
  • 防护等级 IP54
  • 传感器:分解器、正余弦(可选),
  • 数字传感器(可选)
  • 其它传感器请询盘

挤出机用 DST2 电机

plastics machine1

转子精确的控制动态特性确保了流程的同步和最高水平的稳定质量。

高能效的直接驱动装置可降低挤出设备的使用寿命成本,此外还可让机器具有紧凑的机械结构。

众多市场领导企业都使用 Baumüller 的水冷 DST2 高扭矩电机驱动挤出螺杆。这款低噪音的直接驱动装置无减速机,结构紧凑,并可在最低转速下输出最大扭矩。省去减速机、联轴器和皮带,从而让机器结构可变得更紧凑并且大大降低了维护需求。对于挤出技术设备来说尤为重要的一点是,电机必须集成有推力轴承,其用于吸收通过进程段中的反压力向后作用的轴向力。

注塑机用 DST2 电机

High-Torque-Motoren für Spritzgießmaschinen循环时间短,精度高且能源成本降低

多领先注塑机制造商正逐步将液压系统替换成 Baumüller 的无减速机的驱动技术设备。在此,我们将充分利用我们在该细分市场的丰富经验,与您共同开发具有极高能效和生产率的设备。

印刷机用 DST2 电机

High-Torque-Maschinen für Druckmaschinen作为印刷机领域的系统制造商,Baumüller 凭借直接驱动技术实现了该领域的创举。以前,同步运行的旋转气缸普遍通过齿轮的强制耦合进行驱动,现在,越来越多的制造商开始使用 Baumüller 的驱动技术,并因此获益良多。

面向饮料行业的卫生解决方案

High-Torque-Motoren für Getränkeabfüllanlagen驱动技术新品:极其紧凑的高扭矩电机 DST2 80,其应用范围包括,用作饮料行业灌装机中输送容器所需星形柱的驱动装置。从热力角度来说,该直接驱动装置紧密封装在一个不锈钢管中,其特点是自发热量极低且清洁方便。

面向船舶领域的强力和清洁的替代之选

扭矩强大的高扭矩电机 DST2 经劳氏船级社认证,并符合航运方面的特殊要求。这款水冷式直接驱动装置采用 IP 54 防护等级设计,不易脏且运行噪音小。该电机结构形式紧凑且坚固,并且占用的轮机房空间小,能够适应水上恶劣条件。

High-Torque-Motoren mit Wingmounts für Schiffsantriebe订购电机时,也可以选择侧面安装规格,即支脚径向分布在电机外径上,以减轻将电机集成到船舶结构中的工作量。高扭矩、良好同轴度和高效率带来的高能效,这些使这款高扭矩电机极为适合高要求应用。不同于纯柴油驱动式船舶不同,混合式船舶动力装置一开始在低转速区即可输出全部扭矩,此外船舶的机动性也得到了显著改善。

dst2 sizes

icons cooling water
DST2 high-torque motors are available in water-cooled versions.


Technical data — DST2

Subject to alterations. The stated data are maximum values.
For details please have a look in the technical documentations.
