High-torque-motoren DST2

Aan machineconcepten worden tegenwoordig hoge eisen aan o.a. de dynamiek gesteld. Met onderhoud intensieve transmissies en standaard motoren met sterk kwaliteitsverlies of hydraulische systemen worden deze doelen echter niet bereikt. Een torque-motor bereikt bij het aandrijfsysteem niet alleen verhoogde productiviteit en beschikbaarheid, maar ook een hogere energie-efficiëntie en reductie van kosten.

Enter Motion Arena



► Learn more about direct drive technology in the Baumüller Motion Arena!


WEBCAST: Register now!



►Successfully integrating direct drive technology in your machines!



Bij een high-torque-motor gaat het om een hoogpolige, elektrische, directe aandrijving met een zeer hoog koppel. In vergelijking met een motor-transmissie-combinatie kan met een high-torque-motor de productiviteit van de machine verhoogd worden en tegelijk de bedrijfs- en energiekosten verlagen.

Link zum Beitrag How to integrate a direct drive into your machine: Installation options for torque motors

Krachtige directe aandrijftechniek tot 60.000 Nm

De transmissieloze aandrijftechniek biedt als alternatief aanzienlijke voordelen voor zowel de motor-transmissie-combinatie als de hydraulische systemen. Enkele punten die de transmissieloze aandrijfoplossing zo aantrekkelijk maken zijn:

  • Gereduceerde onderhoudsinspanning door het wegvallen van transmissies of hydraulische systemen
  • Eenvoudigere montage en logistiek door het geringere aantal componenten
  • Hoge efficiëntie en productiviteit

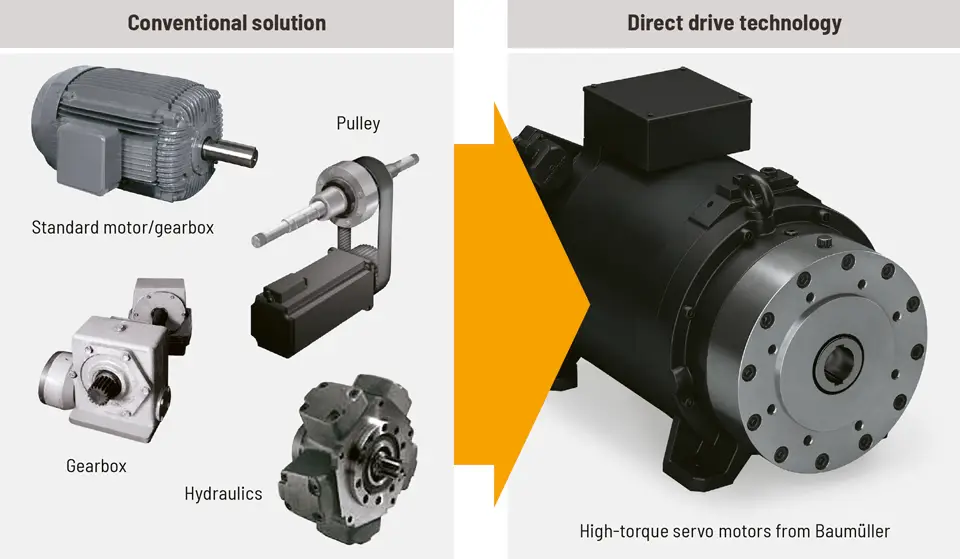

switch to direct drives

High-torque-motoren: Wissel naar directe aandrijvingen

Het koppelspectrum begint bij 325 Nm en reikt tot een piekkoppel van 60.000 Nm. Baumüller is een pionier in de directe aandrijftechniek en heeft sinds 1991 torque-motoren in het productprogramma.

Met de torque-motoren van de serie DST2 biedt Baumüller krachtige aandrijftechniek zonder transmissie voor onderhoudsarme en energie-efficiënte oplossingen. De high-torque servomotoren zijn actueel verkrijgbaar in zes maten tussen 135 en 560 en bereiken afhankelijk van de maat toerentallen tot 2000 min-1 en een vermogen tot 1150 kW.

De directe aandrijvingen zijn naast de uitvoering met massieve as ook verkrijgbaar met holle as of geïntegreerd druklager. De verschillende uitvoeringen van de DST2-motoren zorgen voor hogere mate van vrijheid in de constructie en maken een optimale integratie van de motor in het machineconcept mogelijk. Daarmee vertegenwoordigen de torque-motoren DST2 een optimale oplossing voor talrijke machinetypen in verschillende toepassingen en zijn een elektrisch alternatief voor hydraulische toepassingen.

Link zum Beitrag Time to make the change – Understanding and successfully implementing direct drive technology

Hoog koppel voor industrieel gebruik

Met een maximaal koppel tot 60.000 Nm zijn de motoren geschikt voor gebruik in verschillende machines en installaties zoals bijvoorbeeld servopersen, extruders en shredders. De torque-motoren zijn verkrijgbaar in de koelsoort water. Ze bieden ook bij lage toerentallen zeer hoge koppel en scoren bovendien met uitstekende rondloopeigenschappen, een robuuste constructie, en een glad behuizingsoppervlak dat niet gevoelig is voor vuil.

Hun voordelen in een oogopslag

Bij de directe aandrijftechniek profiteert u van talrijke voordelen zoals

  • Goede rondloopeigenschappen
  • Energie -efficiënt dankzij hoog rendement in het aandrijfpakket
  • Hoge koppels bij lage toerentallen
  • Stil
  • Waterkoeling van roestvast staal
  • Compacte en robuuste constructie
  • Glad behuizingsoppervlak – niet gevoelig voor vuil
  • Permanent bekrachtigde high torque-motoren
  • Beschermingssoort IP54
  • Encoder: Resolver, SinCos (optie),
  • Digitale encoder (optie)
  • Andere encoders op aanvraag

In de video komt u meer te weten over de samenwerking met WEIMA Maschinenbau GmbH en maakt u kennis met onze aandrijfoplossing voor shredders:

Video Placeholder

Ik stem ermee in dat externe inhoud aan mij wordt getoond.
Persoonlijke gegevens kunnen dus worden verzonden naar platforms van derden.
Meer hierover in onze Privacyverklaring.


DST2-motoren voor extruders

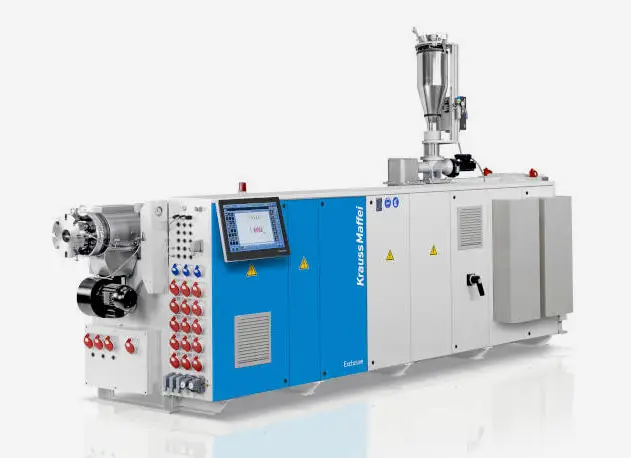

plastics machine1De precieze regeldynamiek van de rotor zorgt voor synchrone procedures en constante kwaliteit op het hoogste niveau. Energie-efficiënte directe aandrijvingen reduceren de levenscycluskosten van uw extrusie-installaties en maken bovendien een compacte machine-opbouw mogelijk.

Om een extrusieschroef aan te drijven, vallen vele marktleiders terug op watergekoelde DST2 high-torque-motoren van Baumüller. De stille directe aandrijving heeft een compact model en biedt maximaal koppel bij lage toerentallen. Het wegvallen transmissie, koppeling en riem maakt een compactere machineconstructie mogelijk en reduceert de onderhoudsbehoefte aanzienlijk. Bijzonder belangrijk voor de extrusietechniek is, dat der motor beschikt over een geïntegreerd druklager, dat de via de tegendruk in het procesgedeelte naar achteren werkende axiale krachten opneemt.

Lagere bedrijfskosten

  • Geen transmissieverliezen
  • Onderhoud van de transmissie vervalt
  • Hogere machinedichtheid en daardoor minder gebruik van productieruimte
  • Hoger rendement, vooral bij een hoge materiaalmix en bedrijf in het deellastgebied
  • Hoge nauwkeurigheid voor extruder en Chill-roll-toepassingen

In het interview met onze klant Bemaco Engineering komt u meer te weten over een Coexinstallatie, die werd uitgerust met onze aandrijftechniek:

Video Placeholder

Ik stem ermee in dat externe inhoud aan mij wordt getoond.
Persoonlijke gegevens kunnen dus worden verzonden naar platforms van derden.
Meer hierover in onze Privacyverklaring.


DST2-motoren voor spuitgietmachines

DST2-motoren voor spuitgietmachinesKorte cyclustijden, hoogste precisie en vermindering van energiekosten.

Bij veel toonaangevende fabrikanten van spuitgietmachines wordt de hydraulica geleidelijk vervangen door transmissieloze aandrijftechniek van Baumüller. Daarbij grijpen wij terug op onze ervaringen in dit marktsegment en ontwikkelen samen met hen installaties met zeer hoge energie-efficiëntie en productiviteit.

DST2-motoren voor drukmachines

High-Torque-Maschinen für DruckmaschinenIn het bereik van de drukmachines heeft Baumüller als systeemfabrikant pionierswerk geleverd met de directe aandrijftechniek. Voorheen werden wijd draaiende, synchroon lopende cilinders door een geforceerde koppeling via tandwielen aangedreven. Ondertussen vertrouwen steeds meer fabrikanten op de transmissieloze aandrijftechniek van Baumüller en profiteren zo van vele voordelen.

Krachtige en schoon alternatief voor schepen

De high-torque-motoren DST2 met hoog koppel zijn gecertificeerd door Lloyd's Register en voldoen aan de specifieke eisen van de scheepvaart. De watergekoelde directe aandrijvingen worden met beschermingssoort IP 54 gebouwd, zijn niet gevoelig voor vuil, en lopen stil. Door hun compacte en robuuste constructie nemen de motoren in de machineruimte weinig ruimte in en zijn geschikt voor de ruwe omstandigheden op het water.

High-Torque-Motoren mit Wingmounts für SchiffsantriebeOptioneel kunnen de torque-motoren worden besteld met wing-mounts. Dat betekent dat de voeten diametraal aan de buitendiameter van de motor worden geplaatst, wat de integratie in de scheepsconstructie vergemakkelijkt. Hoge koppel, goede rondloopeigenschappen, en energie-efficiëntie dankzij een hoog rendement maken de high-torque-motoren uitstekend voor veeleisende toepassingen. Omdat bij hybride scheepsaandrijvingen het volledige koppel (anders dan bij zuiver diesel aangedreven schepen) al in het onderste toerentalbereik vanaf het begin ter beschikking staat, wordt bovendien de manoeuvreerbaarheid aanzienlijk verbeterd.

Bent u geïnteresseerd in onze producten en services?

Stuur ons een bericht, onze verkoopexperts adviseren u graag.

dst2 sizes

Koelmethoden

cooling water

Water­gekoeld

cooling oil

Olie­gekoeld



DST2-motoren met hoog koppel zijn verkrijgbaar in watergekoelde en oliegekoelde versies.

Spectrum



Vermogen

Koppel

Versnelling

spektrum dst2

Technische gegevens — DST2

*) on request

Subject to alterations. The stated data are maximum values.
For details please have a look in the technical documentations.

Downloads

Brochures / Flyer

Direct Drives

Baumüller — a partner you can rely on for direct drive technology
Technical documentation

DST2 135-400 AC synchronous torque motors

Brochures / Flyer

DST2-560 High-torque direct drives

Direct drive technology for innovative machine solutions in the areas of servo presses, shredders, extrusion and shipbuilding
Brochures / Flyer

Motors

Servo motors DSD2, DSC1, DSP1, DSH1 • BPx • High-torque motors DST2 • Main drives DS2, DA1 • Industry-specific solutions • Disc motors
