Deviation Monitor

Drehzahlabweichungen direkt im Antrieb analysieren

Die Technologielösung Deviation Monitor erkennt einen Kupplungsschlupf frühzeitig und hilft dadurch Schäden zu vermeiden.

Durch die kontinuierliche Überwachung der Drehzahldifferenz zwischen Servomotor und lastseitiger Drehzahl, beispielsweise am Getriebeausgang, wird ein Kupplungsschlupf umgehend identifiziert. Ein erhöhter Kupplungsverschleiß und mechanische Folgeschäden lassen sich damit durch geeignete kundenseitige Reaktionen minimieren.

Schnelle Reaktion durch Auswertung im Servoumrichter

Die Drehzahlermittlung erfolgt im schnellen Umrichtertakt. Eine Überschreitung der parametrierbaren Grenzwerte führt somit zu einer schnellen Erkennung des Fehlerzustands. Die Software stellt zusätzlich ausführliche Status- und Diagnoseinformationen bereit, die von der übergeordneten Maschinensteuerung für eine entsprechende Reaktion genutzt werden können.

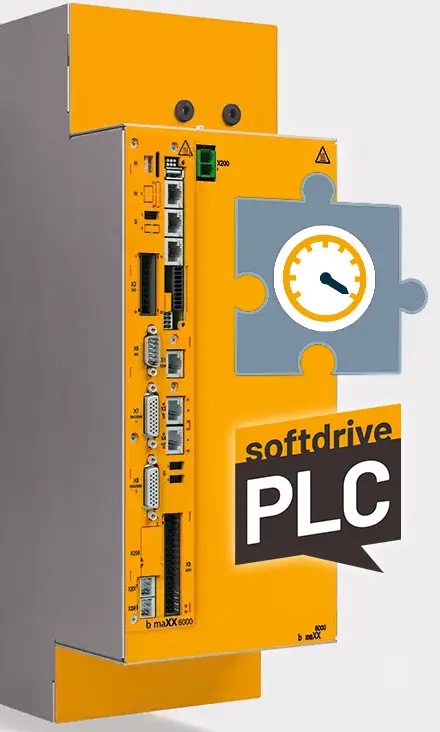

Die Messung erfolgt autark und in Echtzeit in den b maXX-Servoumrichtern von Baumüller und entlastet dadurch die Maschinensteuerung.

Nachrüstbare Antriebslösungen ermöglichen neue Geschäftsmodelle

Mit der Softwarelösung Deviation Monitor können Maschinenhersteller ihren Kunden eine Überwachung der Antriebskomponenten anbieten. Die Software ist über die b maXX-softdrivePLC direkt im Servoregler integriert und daher gut nachrüstbar. Dies eröffnet neue Möglichkeiten für Maschinenhersteller: So können beispielsweise Laufzeit-Modelle für Zusatzfunktionen der Maschine angeboten werden.

Anwendung in der Recyclingbranche

Schutz der Rutschkupplung

Motor und Rutschkupplung drehen sich bei einem Zerkleinerer mit gleicher Drehzahl. Tritt eine Blockade der Maschinenwelle auf, wird dies anhand der Drehzahlabweichung sofort erkannt. Der Motor kann auf Basis der Daten umgehend gestoppt und die Kupplung dadurch geschützt werden. Durch die schnelle Erkennung des Kupplungsschlupfs erhöht sich die Zuverlässigkeit des Antriebsstrangs.

Aus der Praxis: Messungen bei Belastungstests

Baumüller hat im Hinblick auf Zerkleinerer die Software Deviation Monitor gemeinsam mit dem Experten für kundenspezifische Getriebe- und Kupplungstechnologie Nidec DESCH entwickelt. Praxistests der Antriebsfunktion wurden von WEIMA, einem Hersteller von Zerkleinerern, am Antriebssystem des W5-Schredders ermöglicht. Der Einwellen-Zerkleinerer ist mit dem PowRex-Antriebssystem von Baumüller und dem Tevox®, einer Getriebe-/Rutschkupplungskombination von Nidec Desch, ausgestattet.

Bei den nachfolgenden Videos wurden die Aufzeichnungen der Trichterkamera und die zugehörigen Messdaten zusammengeführt. Bei beiden Materialien wurde dank Deviation Monitor eine Drehzahlabweichung erkannt und dadurch ein früheres Stoppen und Reversieren ermöglicht. Dies schont Schredderwelle und Antriebsstrang gleichermaßen und steigert den Maschinendurchsatz.

Ihre Vorteile auf einen Blick:

• Steigerung des Maschinendurchsatzes: Schnelle Abweichungserkennung ermöglicht früheres Stoppen und Reversieren
• Verbesserter Mechanikschutz durch schnelle Reaktion: Schutz der Rutschkupplung, der Schredderwelle und des Antriebsstrangs
• Ready-to-use: Validiertes und geprüftes Software-Paket spart Entwicklungszeit und –kosten
• Engineering as a service: Wir lösen auch Ihre Herausforderung!
