Software-Templates für die industrielle Schredder-Steuerung

Fertig programmierte Maschinen-Templates Motion-Axis Shredder

Mit den drei Software-Paketen Basic, Advanced und Pro bietet Baumüller unterschiedlich geschnürte Templates für das Antriebssystem speziell für die Recycling-Branche an. Der Kunde spart damit insbesondere in der Startphase des Projekts viel Zeit und kann sich voll auf die Prozessprogrammierung konzentrieren. Alle Templates enthalten bereits einen großen Teil der benötigten Maschinenfunktionen, darunter Motion-Bausteine zur Ansteuerung der Servomotoren sowie Vorlagen für die Maschinenvisualisierung. Zusätzlich stehen Funktionen wie EtherCAT-Diagnose, Inbetriebnahme-Modus, Lastausgleich, Wasserkühlungssteuerung sowie verschiedene Schutz- und Analysefunktionen zur Verfügung.

NEU
Die b maXX-Servoumrichter der neuen Generation haben eine antriebsintegrierte PLC für dezentrale Automatisierungskonzepte und eine hochsynchrone Bewegungssteuerung. Die antriebsintegrierte Steuerung b maXX drivePLC kann komplexe Motion Control-, Technologie- und Steuerungsfunktionen direkt im Drive ausführen. Damit ist keine weitere externe Hardware nötig; eine externe Steuerung sowie das Kommunikationsmodul können entfallen. Die b maXX-Servoumrichter mit PLC inside unterstützen alle gängigen Feldbusse wie EtherCAT, Ethernet POWERLINK, CANopen, Modbus, ProfiNet, Varan und EtherNET/IP. Als Schnittstelle für die Übertragung von Daten zwischen verschiedenen Teilnehmern wie z.B. Visualisierung oder Edge-Controllern u.a. kann bei Bedarf zusätzlich auf OPC UA zugegriffen werden.

Das passende Paket – zugeschnitten auf Ihren Bedarf

BASIC

Schutz der Maschine
Steuerung der Zerkleinerungswelle(-n)

ADVANCED

Schutz der Maschine
Steuerung der Zerkleinerungswelle(-n)
Analyse der Maschine

PRO

Schutz der Maschine
Steuerung der Zerkleinerungswelle(-n)
Analyse der Maschine
Bedienung und Steuerung der Maschine (Engineering as a Service)

Das Basic-Paket lässt sich unkompliziert per Plug & Play in die antriebsintegrierte Steuerung b maXX drivePLC einspielen. Es enthält alle notwendigen Bewegungsfunktionen, wie z.B. die Ansteuerung der Shredderwellen durch die b maXX-Umrichter. Die mechanischen Gegebenheiten der Maschine können sehr einfach parametriert werden, anstatt sie aufwendig einzuprogrammieren. Um die Kommunikation zur Maschinensteuerung zu vereinfachen, enthält es ebenfalls eine vordefinierte OEM-Schnittstelle über die Soll- und Istwerte der Anlage, wie beispielsweise Soll- und Ist-Drehzahl ausgetauscht werden. Die Blockadeerkennung Deviation Monitor mit entsprechendem Schutz der Rutschkupplung ist standardmäßig enthalten. Die Drehzahlermittlung erfolgt im schnellen Umrichtertakt. Eine Überschreitung der parametrierbaren Grenzwerte führt somit zu einer unmittelbaren Erkennung des Fehlerzustands. Dies schützt das Antriebssystem und spart Kosten.

Das Advanced-Paket setzt auf dem Basic-Template auf und kommt mit zusätzlichen Analysefunktionen. Die Analysetools Smart Energy Monitoring und Smart Condition Monitoring sind direkt in die Baumüller b maXX-Servoumrichter integriert und nutzen für die Analyse die im Antrieb verfügbaren Daten – ganz ohne externe Sensorik. Mit Smart Energy Monitoring können Optimierungspotenziale anhand des Energieverbrauchs erkannt und genutzt werden. Smart Condition Monitoring verwendet aufgezeichnete und analysierte Prozessparameter als Referenzwerte, um die Mechanik Ihrer Maschinen genau im Auge zu behalten. Durch immer wieder durchgeführte Vergleichsmessungen während des Betriebs werden mögliche mechanische Probleme frühzeitig erkannt, um teure Ausfälle zu vermeiden und Ihre Maschinen reibungslos am Laufen zu halten.

Die Übernahme der kompletten Maschinensteuerung ist mit dem Pro-Paket möglich. Das leistungsstärkste Paket basiert auf dem Advanced-Paket und bietet zusätzlich das Betreiben und Steuern der Maschine inklusive intuitiver Maschinenvisualisierung und Rezepte für die Materialverarbeitung. Hierbei können bei der Umsetzung individuelle Wünsche und Anforderungen im Rahmen unseres Engineering als Service optimal eingebracht werden

Verschiedene Schredder-Konzepte — ein Maschinen-Template

Alle Pakete des Software-Templates Motion-Axis Shredder eignen sich für Einwellen- und Zweiwellen-Zerkleinerer mit oder ohne Zuführung und sind in verschiedene Hardware-Konzepte integrierbar.

Zeitvorteil: Parametrieren statt programmieren

Das fertig programmierte Subsystem enthält häufig benötigte Maschinenfunktionen für die Zerkleinerung und lässt sich unkompliziert in die Schredder-Steuerung einspielen. Die Bewegungsprofile müssen lediglich noch vorgegeben und gestartet werden. Alles Weitere ist bereits enthalten und somit muss sich der Maschinenprogrammierer bei der Entwicklung der Maschine nicht mehr damit auseinandersetzen. Für den Maschinenbauer bedeutet dies eine schnellere Time-to-Market sowie deutlich reduzierte Entwicklungsaufwendungen.

Von klein zu groß – ein Template für alle Ausbaustufen

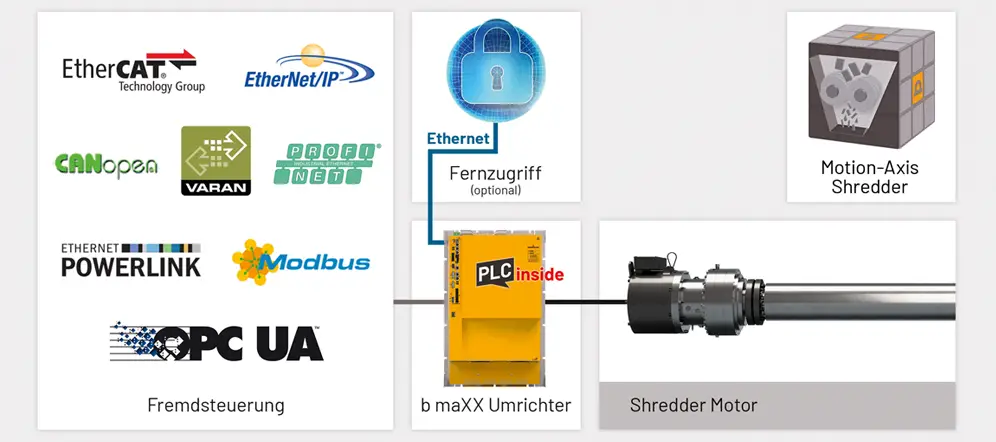

Motion-Axis Software-Template Vorprogrammiert und sofort integrierbar: Mit dem Software-Template Motion-Axis Shredder können sowohl Schredder-Antriebssysteme mit einer Zerkleinerungseinheit …

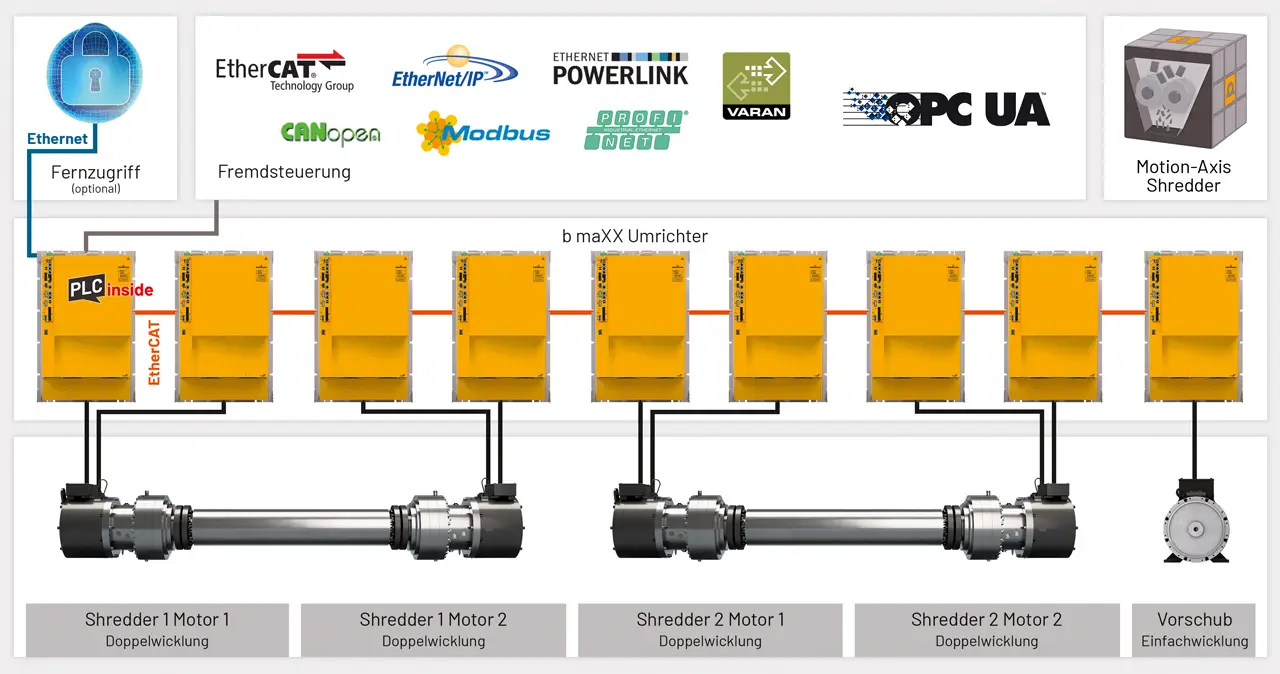

Motion-Axis Software-Template ... als auch Hochleistungsschredder mit beispielsweise zwei Zerkleinerungseinheiten mit jeweils zwei Doppelwicklungsmotoren sowie einem Motor für den Vorschub gesteuert werden

Vorlage mit allen grundlegenden Funktionen der Bewegungsführung

Neben der verkürzten Entwicklungszeit profitieren Maschinenhersteller mit dem Software-Template Motion-Axis Shredder zudem von der Technologie-Erfahrung aus der Recycling-Branche. So ist beispielsweise der Betrieb von zwei Motoren mit Lastausgleich an einer Welle schon vorprogrammiert. Der Kunde muss lediglich die vorhandene Kommunikationsschnittstelle integrieren und kann dann u.a. direkt über einen Drehzahlsollwert die Schredderwellen steuern.

Templates für Baumüller Steuerungen und Antriebe

Basic-Paket

Steuerung der Zerkleinerungswellen

Plug & Play
Intelligente Steuerung von Zerkleinerungswellen
Inbetriebnahme Modus
Single- oder Multi-Step-Modus
Einfache OEM-Schnittstelle für 3rd-party Steuerungen
Skalierbare Leistung der Maschine
verschiedene Ausbaustufen einfach parametrierbar
OEM-Schnittstelle für 3rd-party Steuerungen
Zustandssteuerung und Solldrehzahl für jede Zerkleinerungswelle
Anybus-Gateway
OPC-UA Server

Sicherheitsfunktion (Deviation Monitor)

Blockierüberwachung der Zerkleinerungswellen über Drehzahlüberwachung
Erkennen des Kupplungsschlupfs im schnellen Reglertakt erhöht die Zuverlässigkeit des Antriebsstrangs
Maschinenschutz und Kosteneinsparungen

Advanced-Paket mit zusätzlichen Analysefunktionen

Intelligente Energieüberwachung (Smart Energy Monitoring)

Überwachung des Energieverbrauchs des Antriebs mithilfe von Simulationsalgorithmen
Schaffung von Transparenz und Kosteneinsparungen

Intelligente Zustandsüberwachung (Smart Condition Monitoring)

Überwachung des Antriebs zur Erkennung mechanischer Veränderungen
Verschleißreduzierung und Kosteneinsparungen

Pro-Paket mit zusätzlicher Maschinensteuerung (Engineering als Service)

Maschine bedienen und steuern

Intuitive Maschinenvisualisierung

Rezepte für die Materialverarbeitung

Sie haben Interesse am Kauf unserer Produkte?

Schreiben Sie uns eine Nachricht, unsere Experten aus dem Vertrieb beraten Sie gerne.

Jetzt Vertrieb kontaktieren

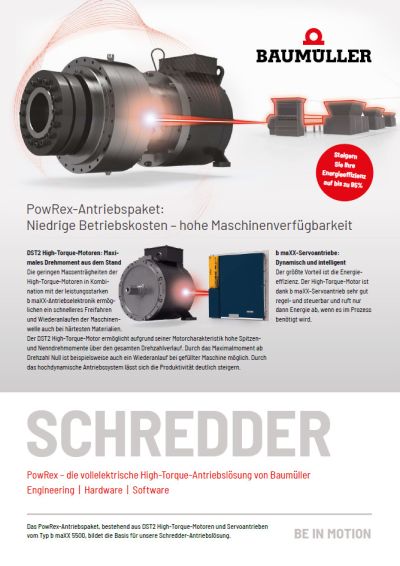

Systemlösung für Schredder

Mit seinen Software-Template geht Baumüller seit vielen Jahren konsequent den Schritt in Richtung Komplettanbieter. Die Systemlösung für Schredder umfasst neben dem Softwarepaket das komplette Hauptantriebssystem mit High-Torque Motoren und Servoumrichter inklusive Schaltschrankbau sowie die Steuerungstechnik mit Hardware.

Mehr über unsere Antriebslösungen für industrielle Schredder finden Sie hier.

Betriebskosten senken — Ausbringung erhöhen

Der Hersteller von Zerkleinerungs- und Verdichtungsmaschinen WEIMA erweitert sein Antriebsportfolio mit einer vollelektrischen High-Torque-Systemlösung.
