Hochsynchrone Antriebslösungen für Ihre Servo-Spindelpresse
Variable Presskräfte und flexible Hubhöhen zählen zu den wichtigsten Vorteilen der Spindelpresse. Mit der Baumüller-Antriebslösung bestehend aus hochdynamischen Servomotoren bzw. leistungsstarken Direktantrieben und kompakten Umrichtern profitieren Sie von einer hochsynchronen Ansteuerung der Motoren. Die Voraussetzung für Präzision und Wiederholgenauigkeit bei Ihrer Applikation.

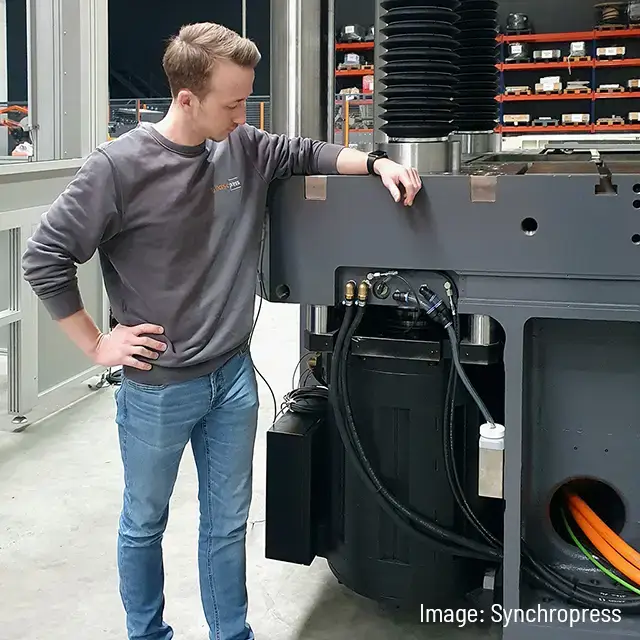

Platzsparend: Die Motoren können analog zur Lagerung der Spindeln axial im Pressentisch verbaut werden. Die integrierte Bauweise macht die Presse kompakter.
Engineering as a Service (EaaS):
Von der Antriebsauslegung bis zur Inbetriebnahme und Optimierung – mit unseren Engineering-Leistungen für elektrische Antriebs- und Automatisierungssysteme begleiten wir Sie mit Know-how und Erfahrung zum Erfolg.
Antriebsbasierte Lösungen
PLC-basierte Lösungen
Lösungen mit Fremdsteuerung
IoT Lösungen
Simulation
Beratung, Support und Training
Technischer Service: Maximale Verfügbarkeit für Ihre Maschinen und Anlagen
Sie benötigen unseren Service? Ein dichtes Netz an Niederlassungen und Partnerbetrieben ermöglicht den kurzfristigen Einsatz von Servicetechnikern rund um den Globus. Mit Hilfe modernster Prüf- und Messmittel werden Ihre Maschinen und Anlagen sorgfältig inspiziert und gewartet. Unsere mobilen Serviceteams führen Instandsetzungen, soweit technisch möglich, vor Ort durch, um so Stillstandszeiten zu minimieren. Hierbei werden ausschließlich Originalersatzteile und neuwertige Ersatz- und Austauschgeräte eingesetzt.
Baumüller bietet mit seinen Komponenten und Services einen der größten Systemumfänge im Bereich Antriebssystem-Spindelpressen. Wir bringen als Antriebs- und Automatisierungshersteller jahrelange Erfahrung im Pressenbereich mit und stehen Ihnen von der Planung bis hin zur Inbetriebnahme und zum Service als Komplettanbieter zur Seite.
Passgenau und kundenindividuell: Vom Elektromotor bis zum kompletten Antriebssystem
Baumüller bietet genau die Leistung, die Sie wünschen - von einzelnen Motoren und Komponenten bis zum übergreifenden Antriebssystem. Wir unterstützen Sie immer passgenau. Baumüller ist nicht nur Lieferant von Antriebssystemen, sondern auch Partner für den Maschinenbau.
Neumaschinen/Retrofit
vom Motor bis zum Gesamtsystem
Pressgrößen
< 1000 t
Pressentyp
Spindelpressen
Lifecycle-Management
zur Systemoptimierung
Baumüller bietet Ihnen die perfekte Antriebslösung für Ihre Servo-Spindelpresse.
Antriebslösung für Gewindespindeln – Skalierbare Technologie von Baumüller
Unsere Systemlösung für Gewindespindeln umfasst je nach benötigter Leistung das komplette Hauptantriebssystem mit DSD2-Servomotoren oder DST2-High-Torque-Motoren, b maXX-Servoumrichter und b maXX-Netzwechselrichter inklusive Schaltschrankbau. Die Antriebseinheit wird dabei individuell je nach benötigter Leistung konfiguriert. Die Anbindung des Antriebssystems an ein übergeordnetes Steuerungssystem erfolgt über eine vordefinierte Schnittstelle und ist herstellerunabhängig.
Die DSD2-Motoren sind geeignet für hochdynamische Anwendungen mit höchsten Anforderungen an Beschleunigungsvermögen und besten Start-Stopp-Qualitäten. Mit dieser Motorenbaureihe wird ein Nenndrehzahlbereich von 1000 bis 6000 min-1 abgedeckt. Die Motoren sind sehr gut in Drehzahl und Position zu regeln und eignen sich daher optimal für die hochpräzisen Gewindespindeln.
Die High-Torque-Motoren der DST2-Baureihe erreichen sehr hohe Spitzenmomente, um die nötige Power für den Umformprozess zur Verfügung zu stellen. Dank der verschiedenen Wellen- und Flanschoptionen können die Motoren perfekt an die Anforderungen der Presse angepasst werden. Zudem ermöglichen wir die Aufteilung der Pressleistung auf mehrere Motoren, die über eine Master-Slave-Kopplung verbunden sind.
Baumüller bietet mit der Umrichterfamilie b maXX 5000 geeignete Servoantriebe für hohe Leistungsklassen. Die Servoregler überzeugen durch Kompaktheit in den Einbaumaßen und bieten eine breite und skalierbare Auswahl an optionalen Sicherheitsfunktionalitäten. Außerdem verfügen die Geräte über die Möglichkeit zur Energierückspeisung. Durch intelligentes Energiemanagement und den Einsatz von Kondensatoren als Energiespeicher kann die Netzanschlussleistung reduziert werden, was Energie und Kosten spart.
Dieser Antriebssystem-Baukasten ermöglicht es, durch den modularen Einsatz der Komponenten, eine sehr große Bandbreite von Pressen mit einer minimalen Varianz im Antriebssystem zu realisieren. Dies vereinfacht den Bestellprozess und die Lager- und Ersatzteilhaltung des Kunden enorm..

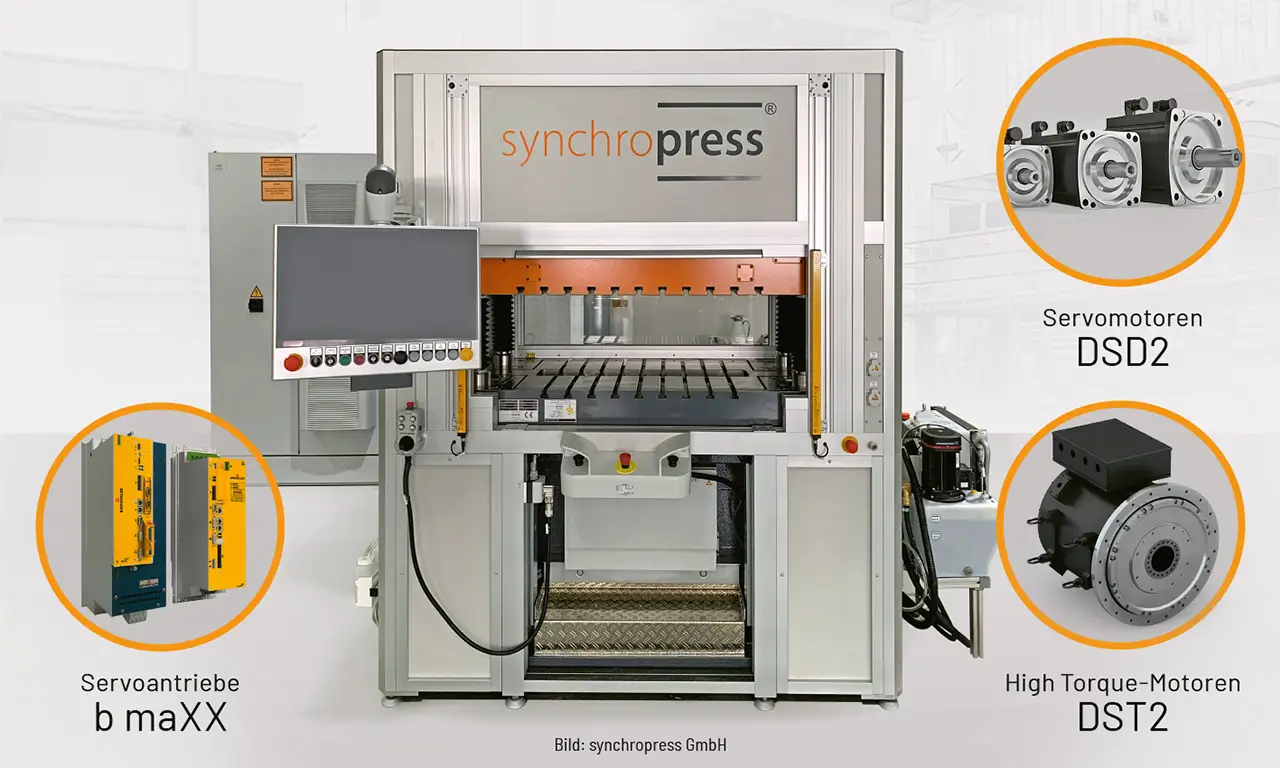

Gesamtsysteme aus DSD2 Servomotoren oder DST2 High-Torque-Motoren und b maXX-Servoreglern ermöglichen effiziente und produktive Spindelpressen für verschiedene Anwendungsbereiche

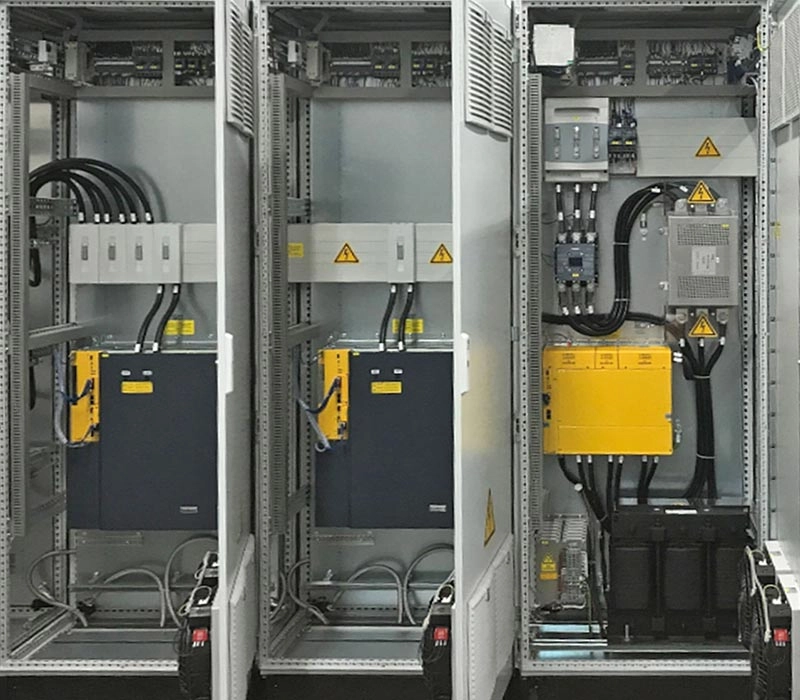

Standardschaltschränke bis hin zum komplett verdrahteten Sonderschaltschrank
Wir realisieren seit vielen Jahren für namhafte Maschinen- und Anlagenbauer individuelle Lösungen - vom Standardschaltschrank bis hin zum komplett verdrahteten Sonderschaltschrank. Um optimal auf Ihre Bedürfnisse und Wünsche eingehen zu können, erhalten Sie bei uns alles aus einer Hand:
Planung - Konstruktion - Blechfertigung - Serienfertigung - Montage – Installation
Antriebsauslegung mit ProSimulation
Der digitale Zwilling bietet vor allem während der Engineering-Phase viele Vorteile: Die Entwicklungszeit verkürzt sich und die Maschine kommt dadurch schnell und funktionssicher auf den Markt.
ProSimulation bietet vor allem für komplexe Anwendungen wie Spindelpressen zahlreiche Vorteile: Sie ermöglicht die Wahl eines effizienten und ressourcensparenden Antriebspakets. So lässt sich in der Software beispielsweise die gesamte Antriebstopologie abbilden. Diese besteht aus allen Antriebskomponenten in Verbindung mit dynamischen Bewegungs- und Kraftprofilen. Die Simulation schafft Transparenz in den Leistungs- und Energieverläufen und bildet Lade- und Entladevorgänge detailliert ab.

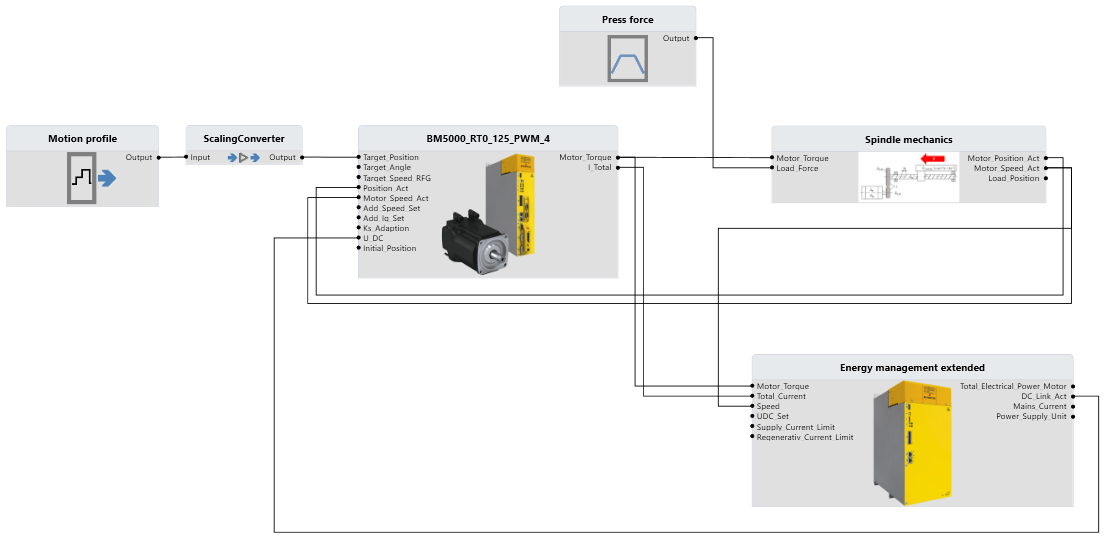

Das Simulationsmodell der Spindelpresse in ProSimulation ermöglicht eine effiziente Antriebsauslegung und eine minimale Netzanschlussleistung der Maschine
Unsere Lösung – Ihre Vorteile
Ihr Weg zu einem qualifizierten Angebot
Sie wünschen eine unverbindliche Beratung oder ein Angebot? Dann nehmen Sie Kontakt zu unseren Experten auf.
Wir tauschen die relevanten technischen Daten mit Ihnen und definieren gemeinsamen die Anforderungen. Erst danach erfolgt eine qualifizierte Auslegung des kompletten Antriebssystems. Nach Überprüfung der Spezifikationen erhalten Sie von uns ein qualifiziertes Angebot.
Baumüller ist Ihr Partner bei der fertigungsgerechten Konzeption und Optimierung Ihres Antriebsystems. Als konzernfreies, mittelständisches Unternehmen können wir mit innovativen Antriebslösungen schnell und effizient auf die Wünsche Ihrer Kunden reagieren. Das macht uns zum perfekten Partner für herausfordernde Projekte und Zukunftstechnologien.
Schreiben Sie uns eine Nachricht, unsere Experten aus dem Vertrieb beraten Sie gerne.
Unsere Komponenten für Spindelpressen:
- b maXX 5000 Einspeiseeinheit
- b maXX 5100 Ein- und Rückspeiseeinheit
- b maXX 5500 Standalone Servoumrichter
- b maXX 6500 Standalone Servoumrichter
- DSD2-Servomotoren
- DST2 Torque-Motoren
